Внутренняя шестерня шпоры
>
|
| Место происхождения | Китай |
| Фирменное наименование | YIZGEAR |
| Номер модели | ИГ22072303 |
| Материал | 42CrMo/AISI 4140 |
| Термическая обработка | Азотирование |
| Твердость | 650 HV |
| Класс качества | Класс ISO 8-9 |
| Тип профиля | Внутреннее зубчатое колесо |
| Модуль | Модуль 0,5-25 |

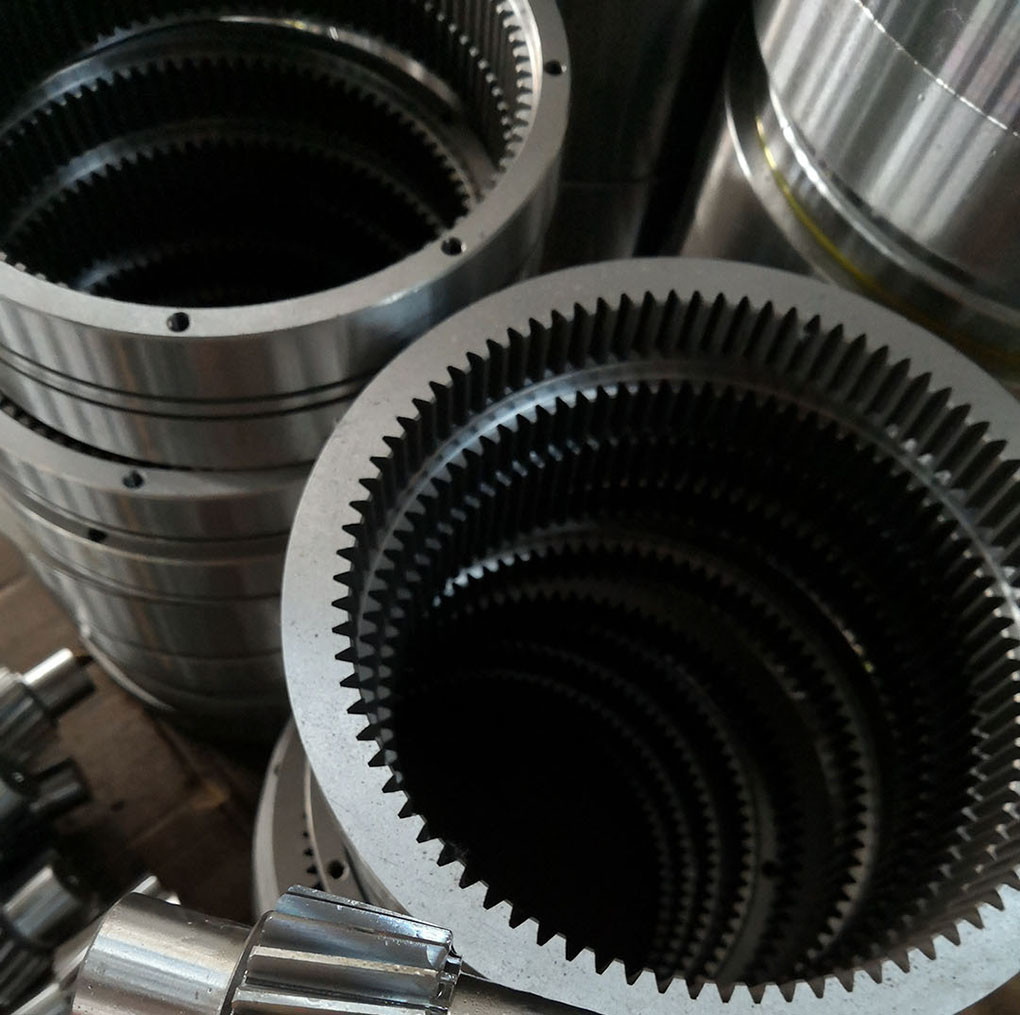

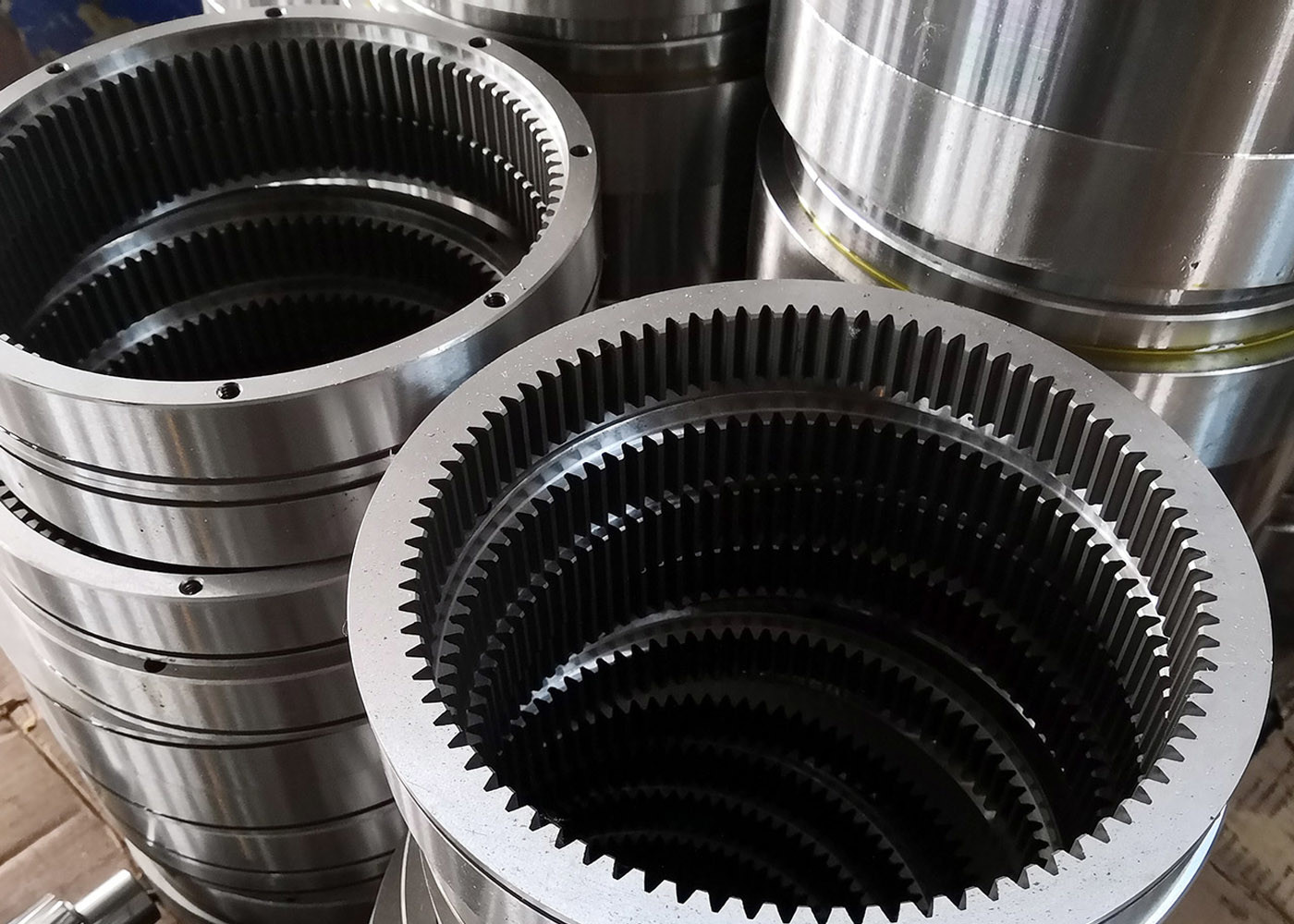

Услуга по формовке зубьев внутреннего прямозубого зубчатого колеса из кованой стали - кольцевое зубчатое колесо
Внутреннее зубчатое колесо обычно используется для планетарных приводных систем, требующих высоких передаточных отношений.
Углеродистая сталь 45# и легированная сталь 42CrMo являются наиболее часто используемыми материалами для производства внутренних зубчатых колес.
Закалка и отпуск или азотирование являются стандартными процессами для внутренних зубчатых колес.
| Продукты | Внутреннее зубчатое колесо |
|---|---|
| Изготовлено на заказ | ✓ |
| Тип профиля зубчатого колеса | Цилиндрическое зубчатое колесо |
| Производство зубьев зубчатого колеса | Шевингование |
| Шлифование зубьев зубчатого колеса | При необходимости |
| Модуль (M) | 0,5-25 |
| Количество зубьев (Z) | На заказ |
| Угол профиля (α) | 20° |
| Угол наклона (β) | 0 |
| Класс точности зубьев | Класс ISO 8-9 |
| Термическая обработка | Азотирование |
| Твердость поверхности | 650 HV |
| CHINA/GB | ISO | ГОСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMnC22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/40ХНМА | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 |
