| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | IG22083102 |
| Количество мин заказа: | 1 часть |
| Цена: | $80.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, D/P, T/T, западное соединение |
| Поставка способности: | 500 частей/месяц |
| Материал: | Сталь форсированная | Тепловая обработка: | Гасить & закалять |
|---|---|---|---|
| Твердость: | 230-260 HB | Уровень качества: | Ранг ISO 8-9 |
| Профиль передачи: | Внутренняя шестерня | Ширина зуба: | 50 мм |
| Выделить: | Шестерня шпоры ширины 50mm зуба внутренняя,Внутренняя шестерня шпоры для планетарной шестерни,шестерня зуба ширины 50mm внутренняя |
||

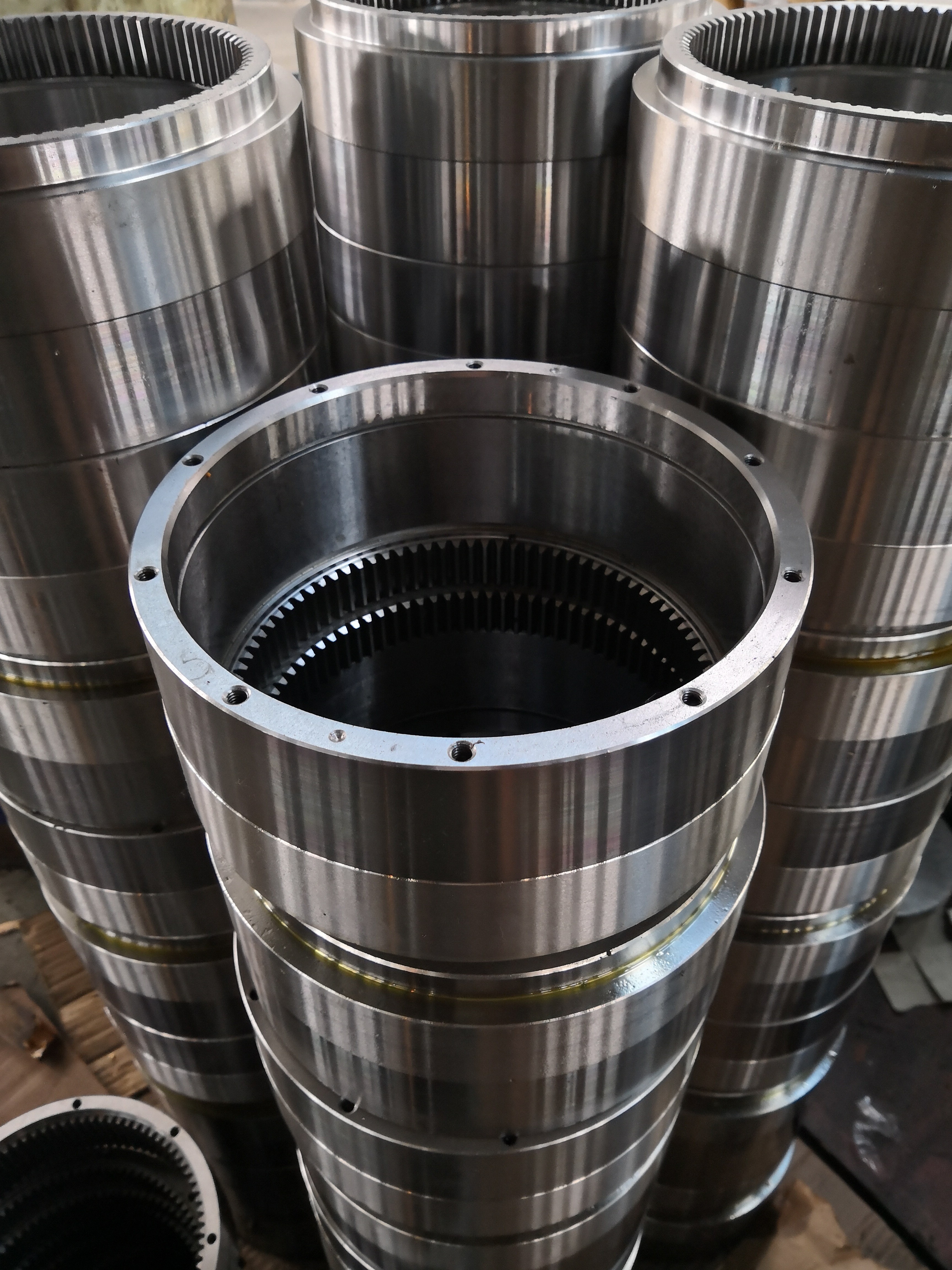

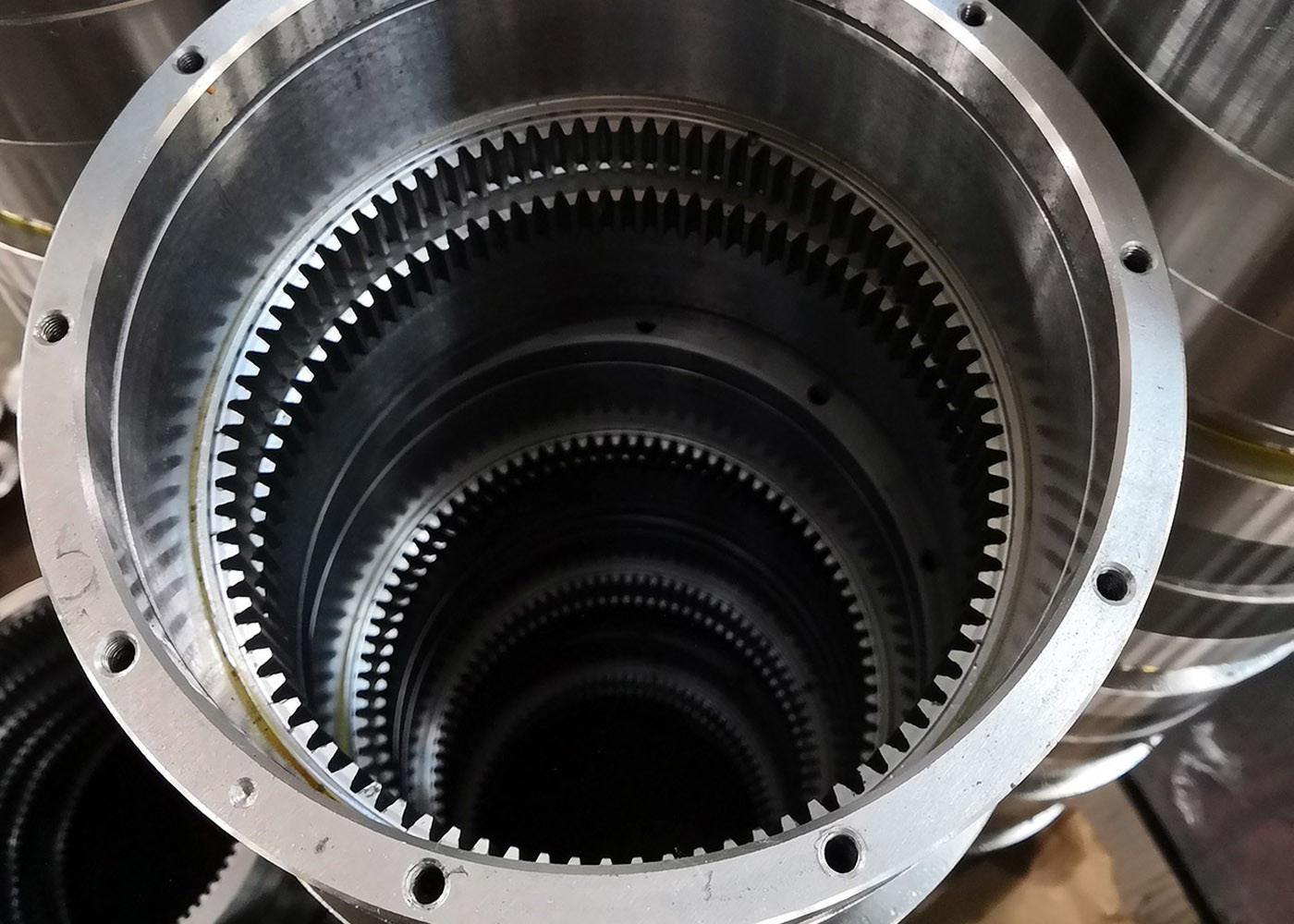

Передатчики внутренне зубчатые кольца- Внутренний спиральный редуктор для планетарного редуктора
1) Описание внутреннего кольцевого оборудования
внутреннее кольцевое редукторное устройство, в форме которого зубы выровнены на внутренней стороне кольца,
соответствующее оборудование расположено на внутренней площади внутреннего кольцевого оборудования, и с помощью этого метода увеличивается площадь поверхности контакта зубов.
Этот факт увеличивает срок службы редукторов за счет уменьшения нагрузки от редукторов, этот тип редукторов используется в планетарных редукторах, которые делаются для высокого рациона.
| Продукты | Внутреннее оборудование |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство зубчатых решеток | Формирование шестерен |
| Скребка зубов | * При необходимости |
| Модуль (M) | 0.5-25 |
| Количество зубов (Z) | По обычаю |
| Угол давления (α) | 20° |
| Угол спирали (β) | 0 |
| Степень точности зубов | Степень ISO 8-9 |
| Тепловая обработка | Сжигание и закаливание |
| Твердость | 230-260 HB |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
