| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | IG220802703 |
| Количество мин заказа: | 1 часть |
| Цена: | $200.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, D/P, T/T, западное соединение |
| Поставка способности: | 500 частей/месяц |
| Материал: | 42CrMo | С: | 30 мм |
|---|---|---|---|
| Тепловая обработка: | Гасить & закалять | Уровень качества: | Ранг ISO 8-9 |
| Профиль: | Внутреннее колесо передач | Модуль: | 2 |
| Выделить: | Спиральные отрезанные шестерни с инволютными сплайнами,Внешние спиральные отрезанные шестерни,Спиральный отрезок зацепляет с внутренней шестерней |
||

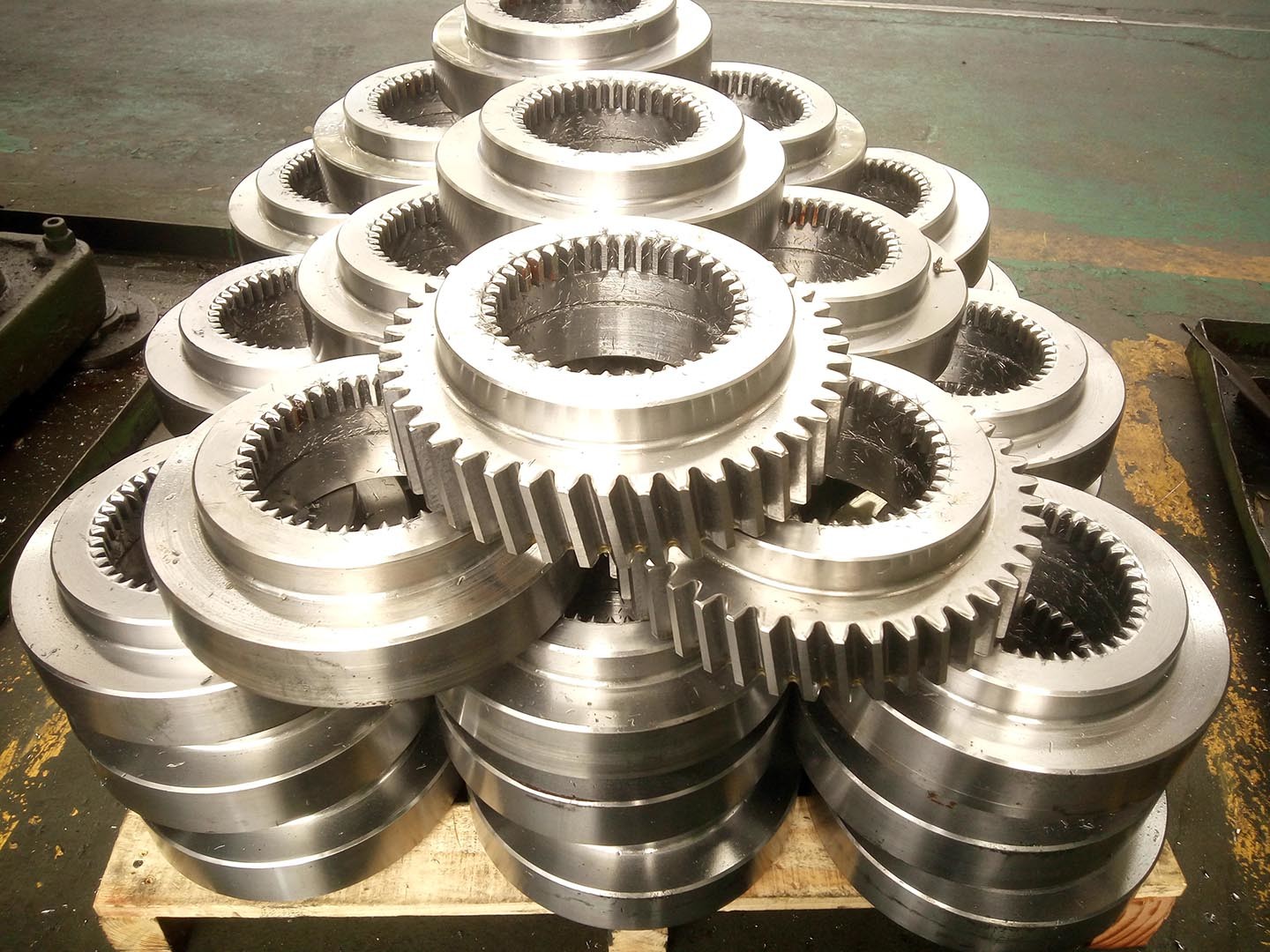

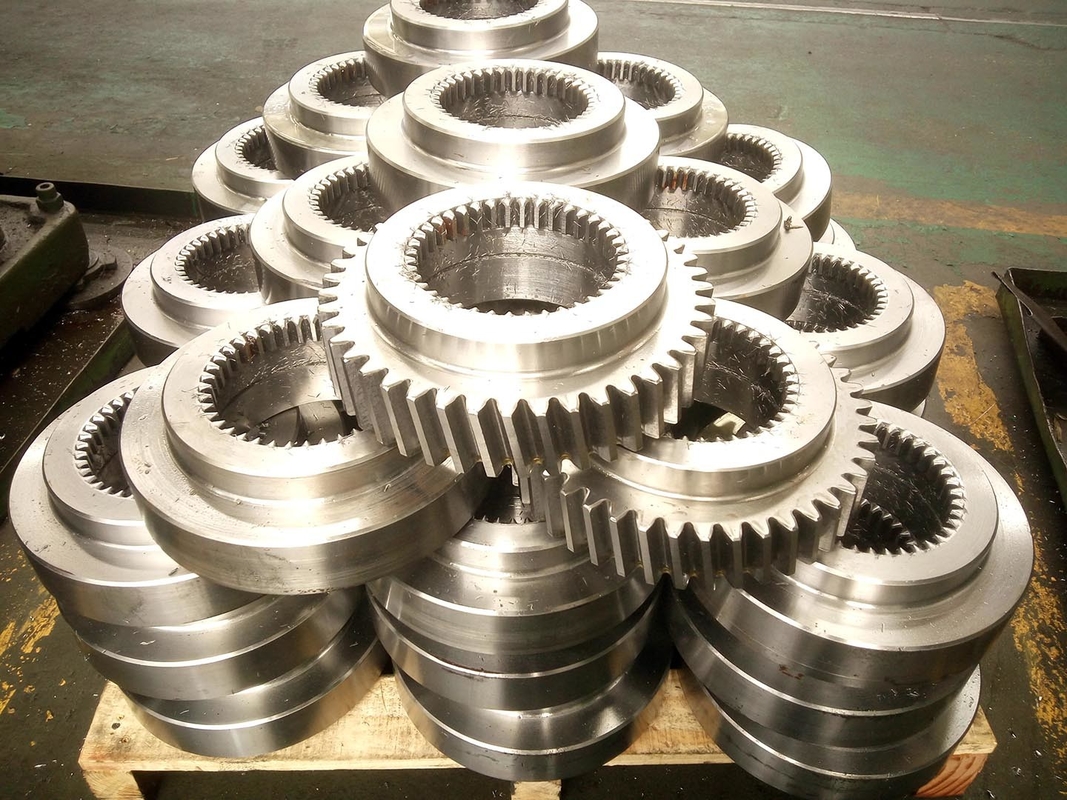

Описание внутренних передач
Внутренние редукторы - это зубы редукторов, созданные во внутреннем диаметре цилиндра, в то время как внешние редукторы имеют
зубы передач, сгенерированные на наружном диаметре компонента.
Из этих механизмов только два могут быть произведены как внутренние, так и внешние, спиральные и шпоровые.
В то время как внутренние редукторы идеально подходят для применения для передачи высокой мощности в пределах небольших общих размеров,
существуют ограничения по конструкции, которые должны быть устранены для достижения преимуществ, которые предлагают внутренние редукторы.
Внутренние редукторы также могут называться кольцевыми редукторами.
Преимущества использования планетарной передачи - низкая вибрация,
высокое соотношение сокращения скорости и низкая стоимость для всей схемы поезда.
может быть ближе, чем у внешних передач, внутренние штурмовые передачи предпочтительнее в приложениях, где пространство является ограничением.
Некоторые из распространенных применений для планетарных передач передач являются роботизированные руки, гибридные транспортные средства силовых передач
Внутренние редукторы могут быть разрезаны в спиральных редукторах так же, как внешние редукторы могут быть разрезаны в спиральных редукторах.
Эти типы внутренних передач можно найти в некоторых внутренних приводах передач, простых парах, внутренних дифференциальных приводах и
ЯСпециальные корпуса должны быть спроектированы, чтобы разместить внутреннюю передачу.
| Продукты | Внутреннее оборудование |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство зубчатых решеток | Формирование шестерен |
| Скребка зубов | При необходимости |
| Модуль (M) | 4 |
| Количество зубов (Z) | 22 |
| Угол давления (α) | 20° |
| Угол спирали (β) | По обычаю |
| Степень точности зубов | Степень ISO 8-9 |
| Тепловая обработка | Сжигание и термопринтинг/индукционное закаливание |
| Твердость | 230-260 HB |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
