| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | HG220806001 |
| Количество мин заказа: | 1 часть |
| Цена: | $30/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 50 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| Материал: | 20CrNiMo | Номер зуба: | 56 |
|---|---|---|---|
| Стрелка: | 12.566 | Диаметр тангажа: | 224mm |
| Общая высота: | 75 мм | Твердость: | 58-62 HRC |
| Выделить: | Одиночный модуль винтовой зубчатой передачи 4,шестерня винтовой линии 20CrNiMoA,Винтовая зубчатая передача AISI 8620 одиночная |
||

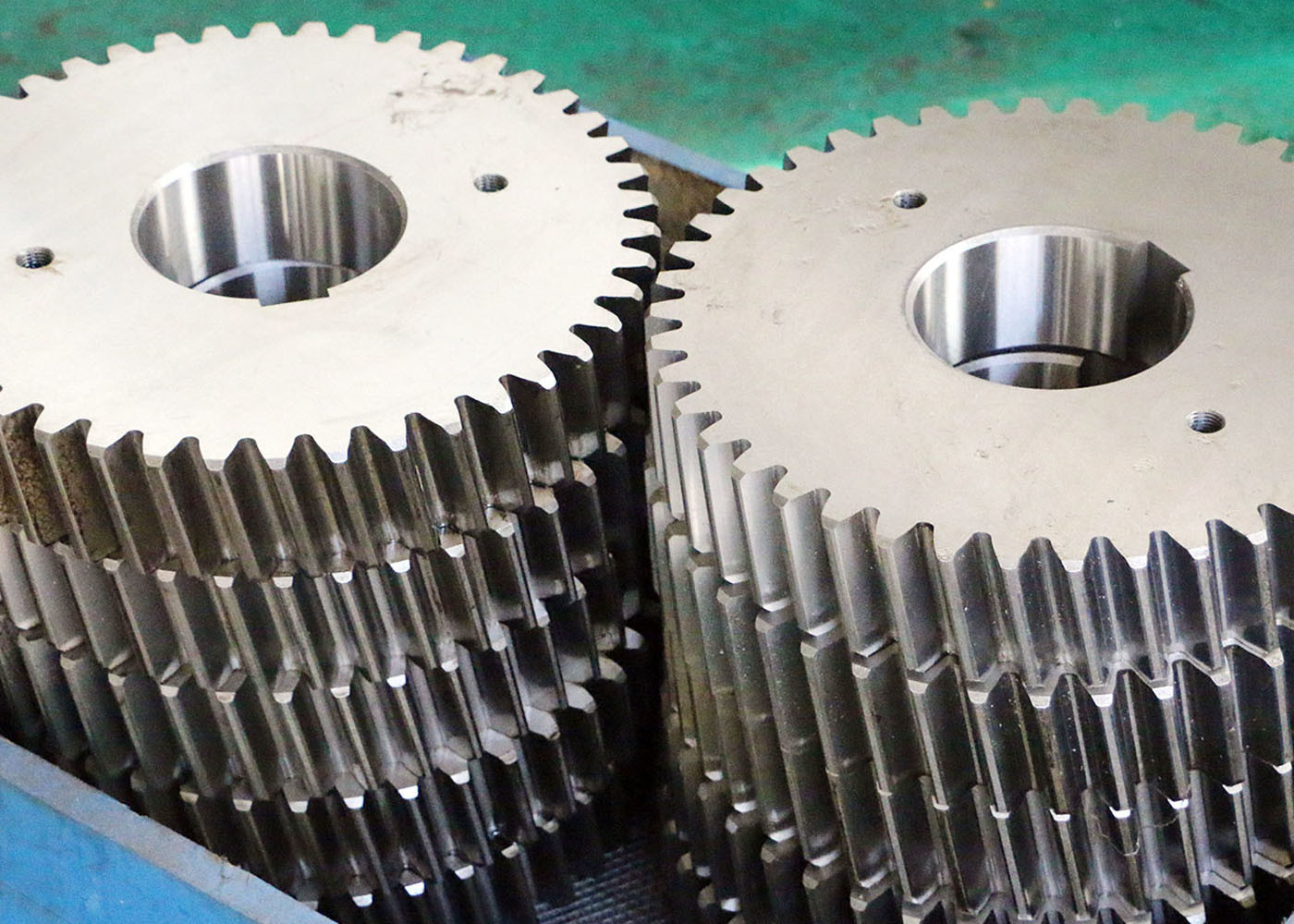

AISI 8620 20CrNiMoA сталь 4 модуль спиральные редукторы для скоростных редукторов
1)Описание спиралевого снаряжения
Спиральные редукторы - это цилиндрические редукторы с зубами, которые находятся под углом к оси вращения редукторного колеса.
2) Особенности спиралевого снаряжения
Передача нагрузки спиральными механизмами происходит более мягко, чем на спиральных.
Периллические редукторы могут работать с большей грузоподъемностью, более спокойным ходом и более высокой скоростью по сравнению с подвижным оборудованием.
3) Основные технические данные о спиральных орудиях
Угол давления: Угол давления - это угол действия зубного привода или угол между линией движения
между решетчатыми зубами и тангенсом к кругу продольного расстояния в точке решетки.
Типичные углы давления 14,5° или 20°
Угол спирали: Угол спирали - это угол, при котором зубы передач выровнены по отношению к оси.
| Продукты | Шпиковые редукторы |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство | Погрузчики |
| Скрежет зубами | √ |
| Модуль (M) | 4 |
| Количество зубов (Z) | 56 |
| Угол давления (α) | 20° |
| Угол свинца | 15° |
| Степень точности | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
