| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS220080701 |
| Количество мин заказа: | 5 частей |
| Цена: | $50.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| материалы: | 20CrMnTi | Производственный процесс: | Молоть сплайна |
|---|---|---|---|
| Твердость: | 58-62 HRC | Ширина сплина: | 10 |
| Диаметр подсказки: | 85 | Небольшой диаметр: | 78 |
| Выделить: | Вал шестерни сплайна легированной стали 20CrMnTi,Прямоугольный вал шестерни сплайна,Вал зубчатой передачи легированной стали 20CrMnTi |
||

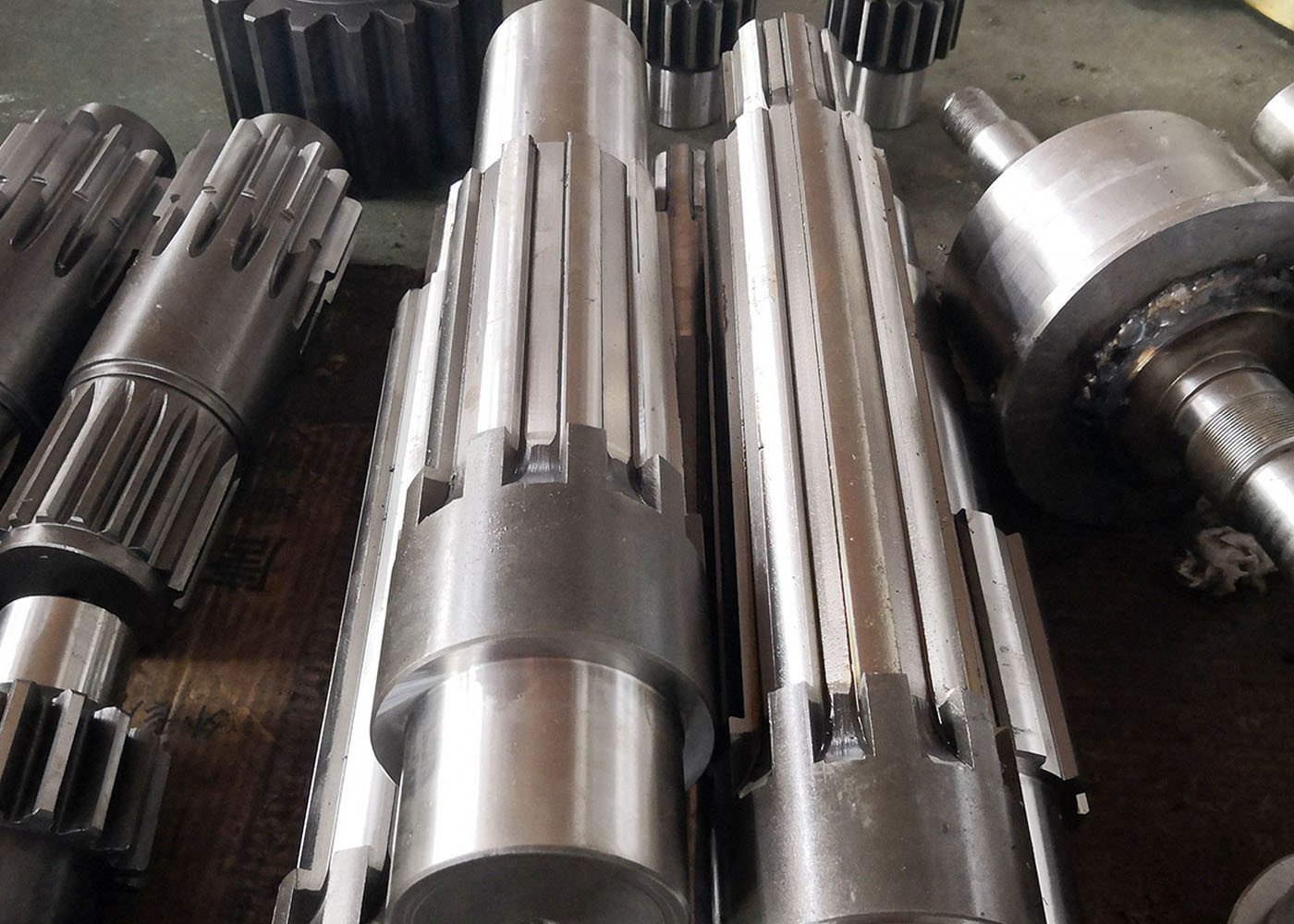

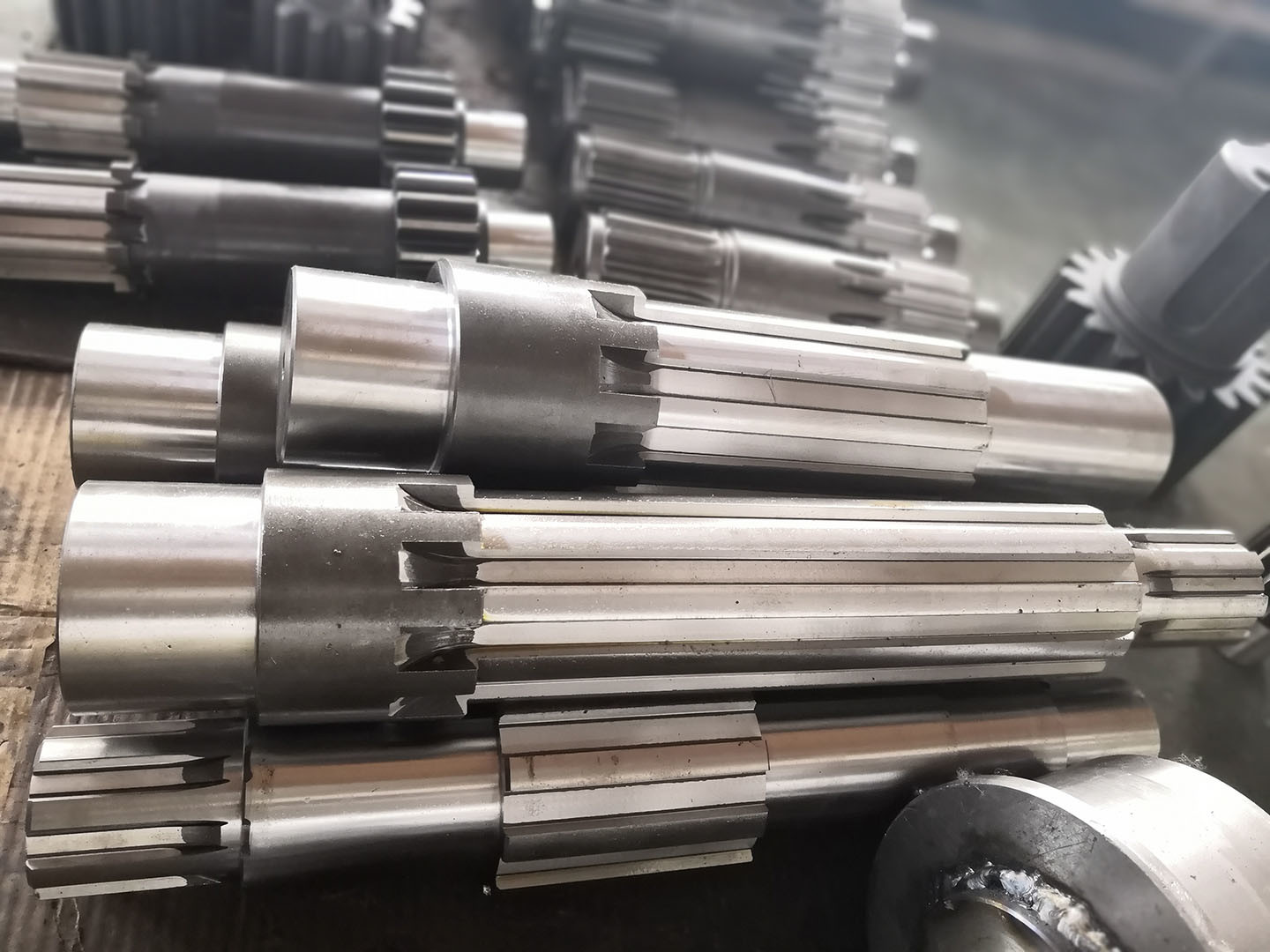

Заказной шлицевой вал из легированной стали 20CrMnTi для шлифовки параллельных шлицев
1) Производственная обработка шлицевого вала
Существуют два взаимодополняющих типа шлицев: внутренние и внешние. Внешние шлицы могут быть протянуты, профилированы
(например, на зубофрезерном станке), фрезерованы, нарезаны, накатаны, шлифованы или экструдированы.
2) Типы шлицев
a) Эвольвентный шлиц
b) Параллельно-боковой или прямобочный шлиц
c) Шлиц с насечками.
3) Применение шлицевого вала
a) Приводные валы на транспортных средствах и валах отбора мощности используют шлицы для передачи крутящего момента и вращения, а также для обеспечения изменений длины.
b)Шлицы используются в нескольких местах в велосипедах.
c) Авиационные двигатели могут иметь шлиц, на который крепится пропеллер.
| Продукты | Прямоугольные шлицевые валы |
| Изготовлено на заказ | √ |
| Тип профиля зубчатого колеса | Шлиц |
| Производство зубьев зубчатых колес | Фрезерование шлицев / Шлифование шлицев |
| Шлифование зубьев зубчатых колес | √ |
| Модуль (M) | Заказной |
| Количество зубьев (Z) | Заказной |
| Угол давления (α) | 30° |
| Угол наклона (β) | Заказной |
| Класс точности зубьев | ISO 6-7 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
