| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS220080703 |
| Количество мин заказа: | 5 частей |
| Цена: | $150.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| Производственный процесс: | Молоть сплайна | Твердость: | 58-62 HRC |
|---|---|---|---|
| Грубость: | Ра-1.6 | Твердость кор: | 32-37 HRC |
| Главный диаметр: | 150 мм | Диаметр корня: | 137mm |
| Выделить: | Подгонянный вал шестерни сплайна передачи,вал выхода передачи 20Cr2Ni4,вал шестерни сплайна 20Cr2Ni4 |
||

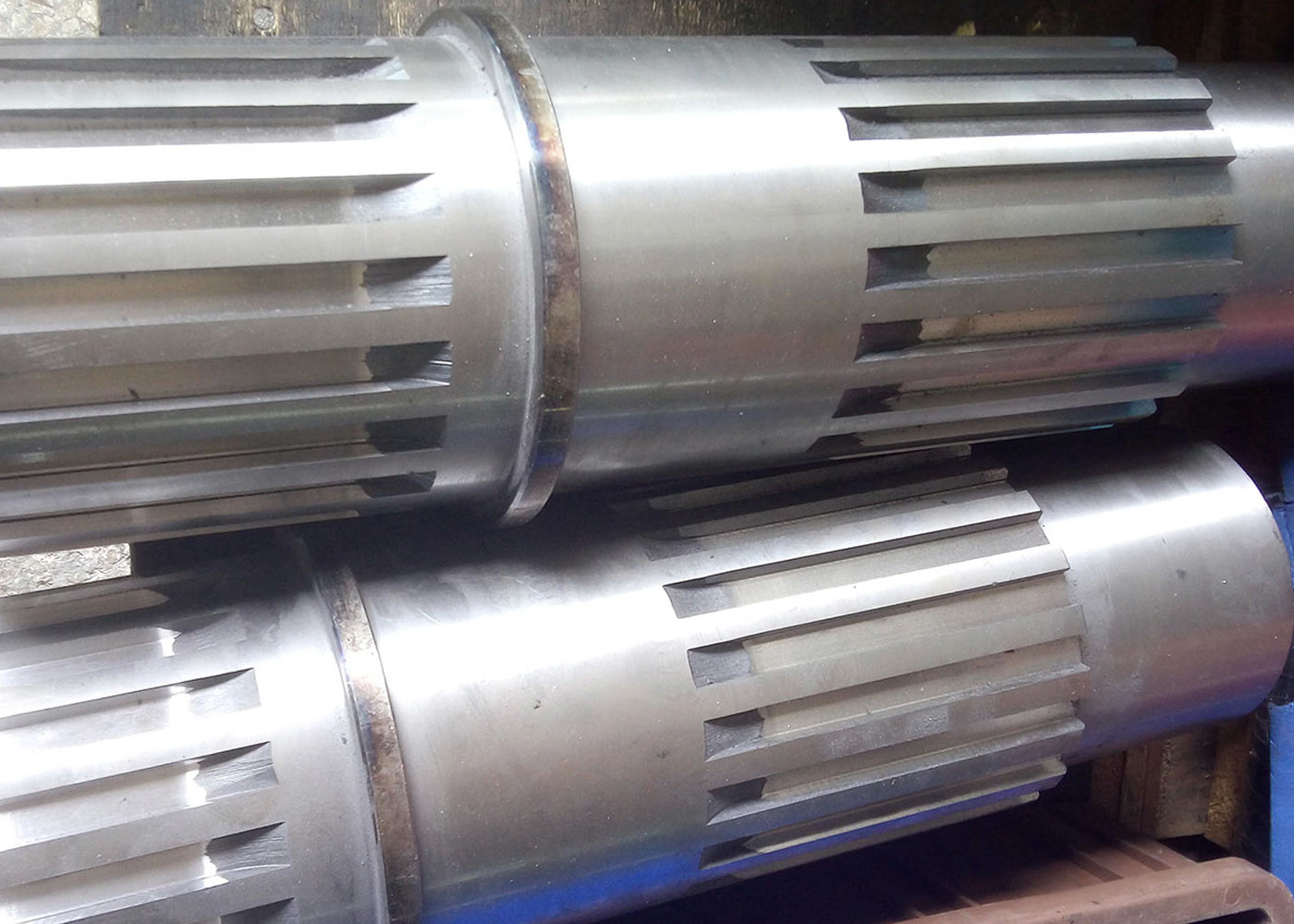

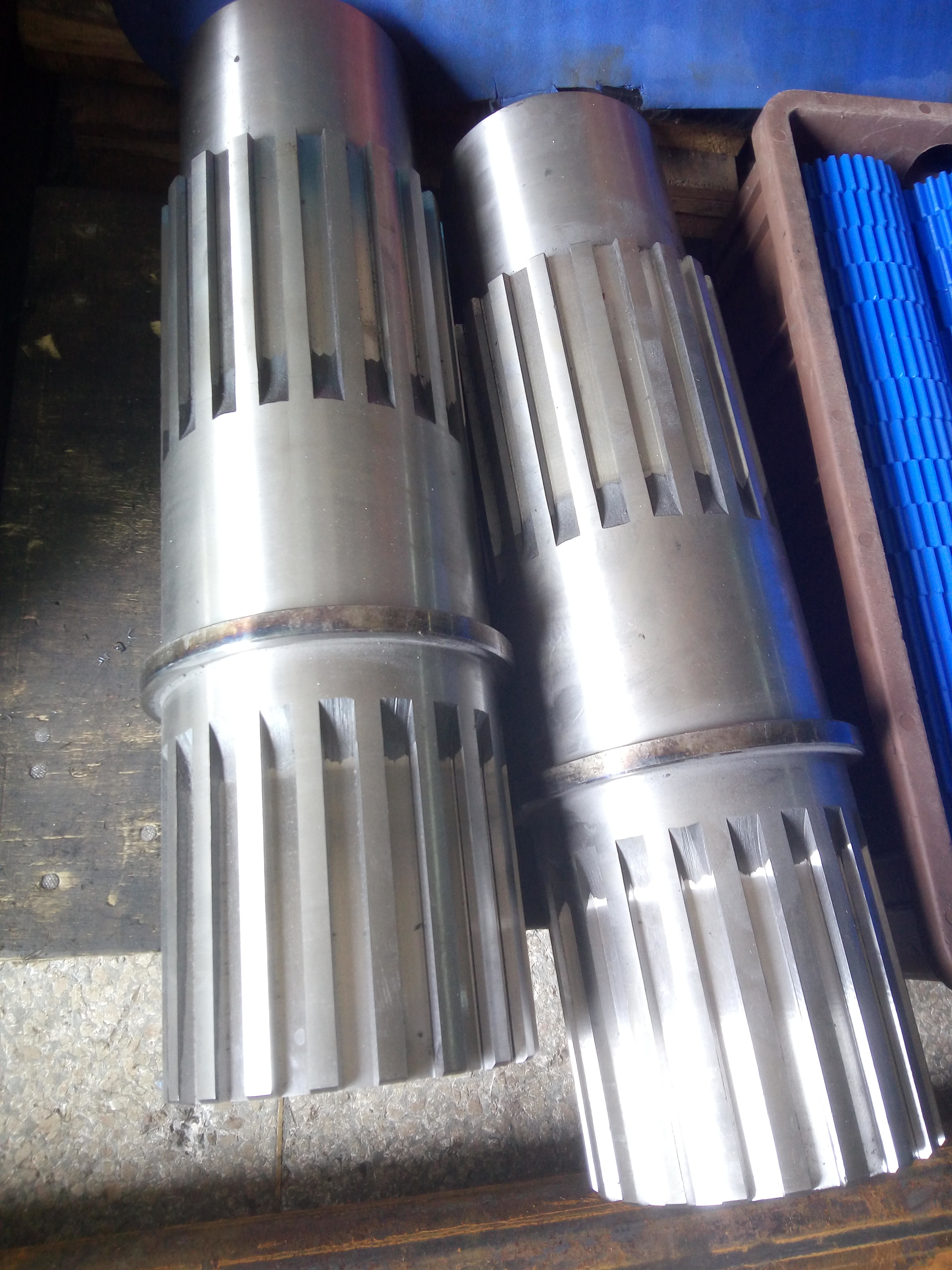

Специализированная сплавная сталь 20Cr2Ni4 Сплин шлифовка параллельная выходной вал сплин
1) Описание вала сплина
Сплиновые валы - это элементы механической конфигурации, предназначенные для передачи крутящего момента.
Сплинные валы достигают передачи крутящего момента путем сочетания с женским сплинным отверстием,
или другой формы соединительного компонента, работающего для препятствования движению во внешних направлениях
вне линейного пути конфигурации.
2) Особенности сплинов
Сплины и шестерни предназначены для передачи крутящего момента и оба имеют внешние зубы, которые блокируются в
место с компонентом спаривания.
Спинные валы отличаются от редукторов тем, что они используют все зубы или канавки одновременно для передачи крутящего момента.
В отличие от этих механизмов, редукторы используют один зуб за раз для передачи крутящего момента.
3) Типы сплиновых валов
a) Параллельный ключ (внутренний и внешний)
b) инволютные спины (внутренние и внешние)
в) коронные спинны (внутренние и внешние)
d) козырьки (внутренние и внешние)
| Продукты | Угловые сплины |
| Сделан по заказу | √ |
| Тип профиля резины | Сплин |
| Производство зубчатых решеток | Мельница с шпалером/ Мельница с шпалером |
| Скребка зубов | √ |
| Модуль (M) | По обычаю |
| Количество зубов (Z) | По обычаю |
| Угол давления (α) | 30° |
| Угол спирали (β) | |
| Степень точности зубов | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
