| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SPG22081103 |
| Количество мин заказа: | 5 частей |
| Цена: | $260/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | Dryas 50 |
| Условия оплаты: | L/C, D/P, T/T, западное соединение |
| Поставка способности: | 1500 частей/месяц |
| Материал: | 20Cr2Ni4 | DP: | 2.54 |
|---|---|---|---|
| Ширина стороны: | 65 | Зубы нумеруют: | 24 |
| Тип профиля: | Прямые зубы | Уровень качества: | Степень ISO 6-7 |
| Выделить: | стальные шестерни шпоры 20Cr2Ni4,Модуль 24T шестерней шпоры 10 точности,стальные шестерни шпоры точности 20Cr2Ni4 |
||

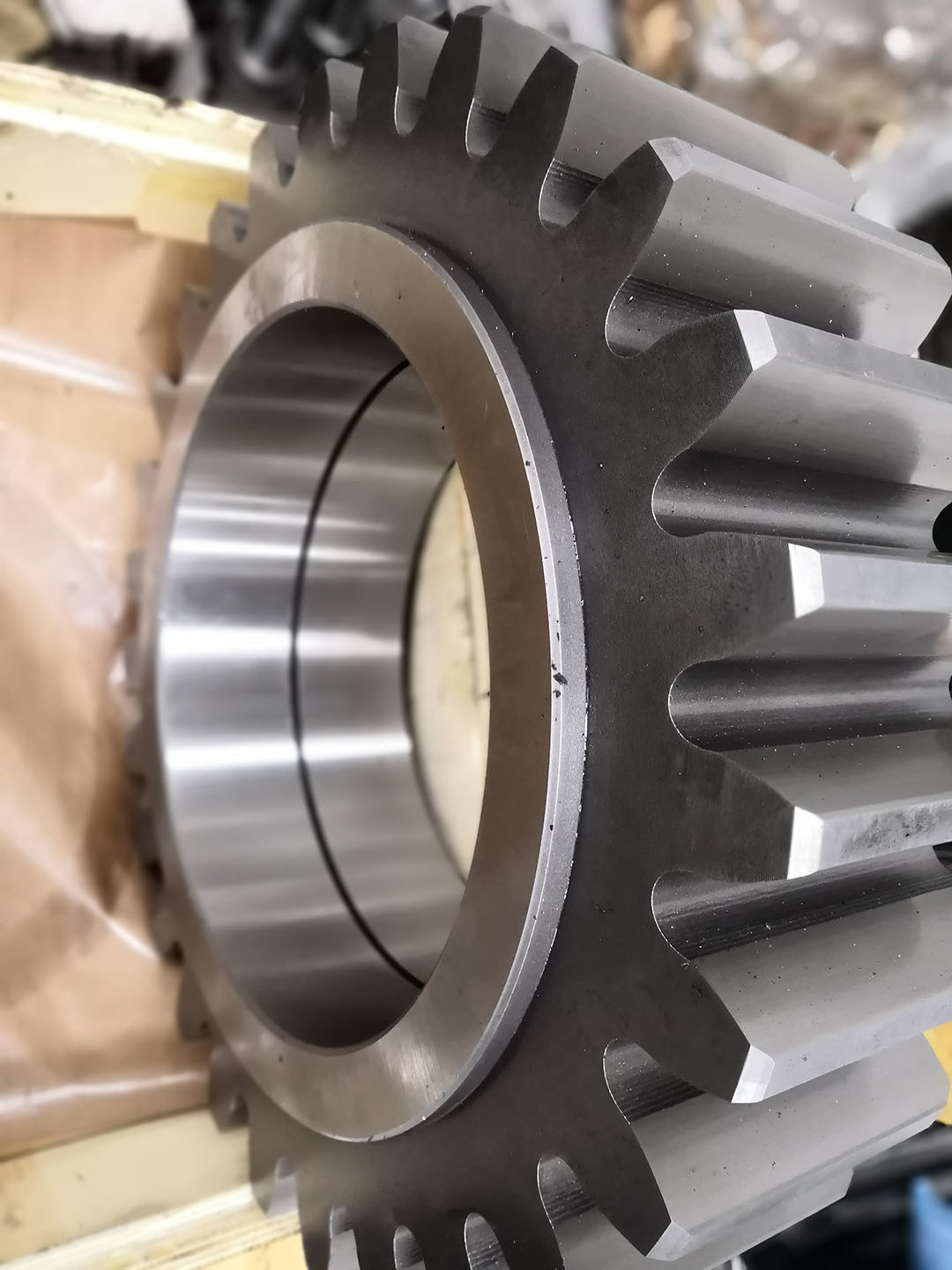

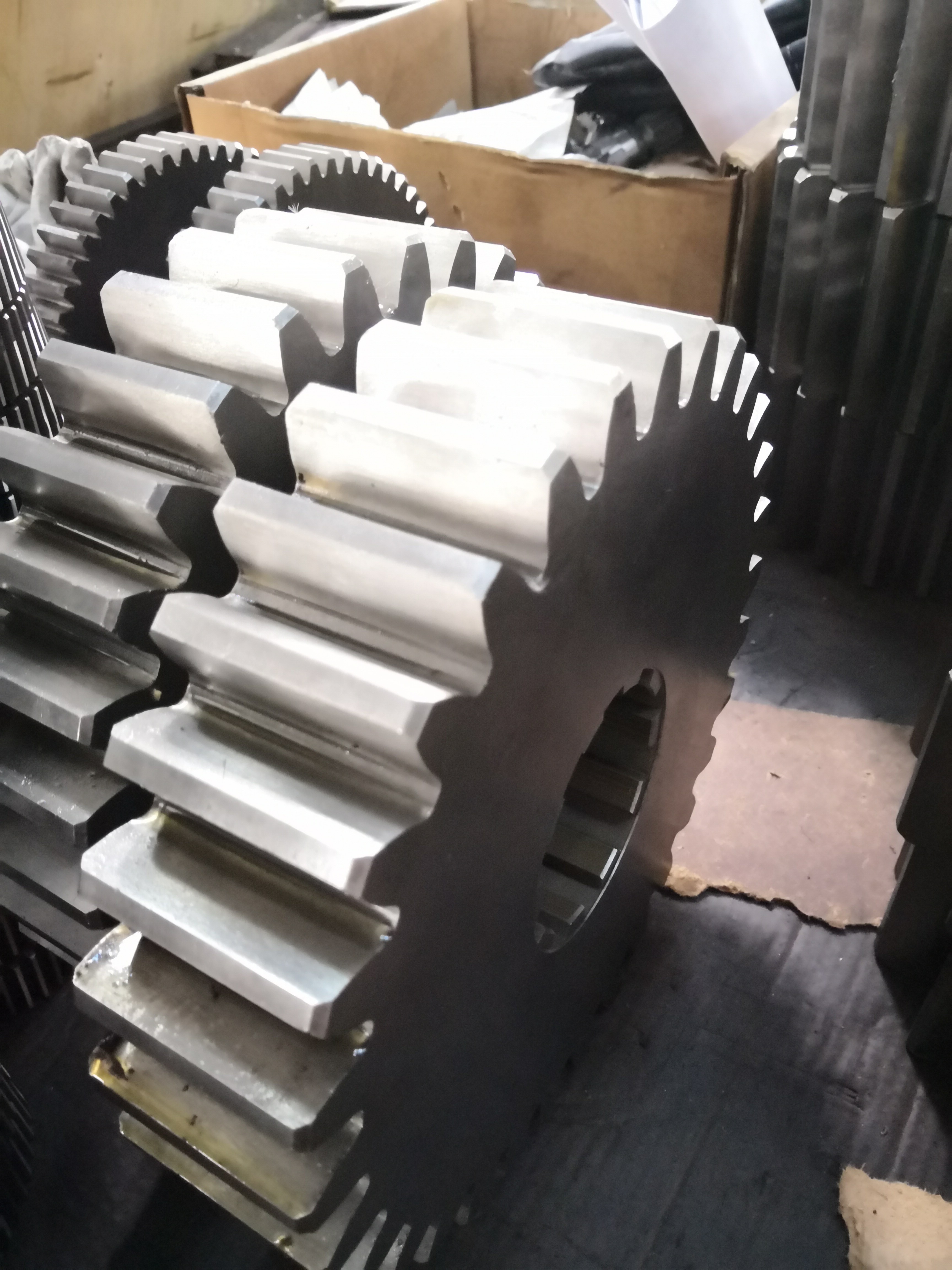

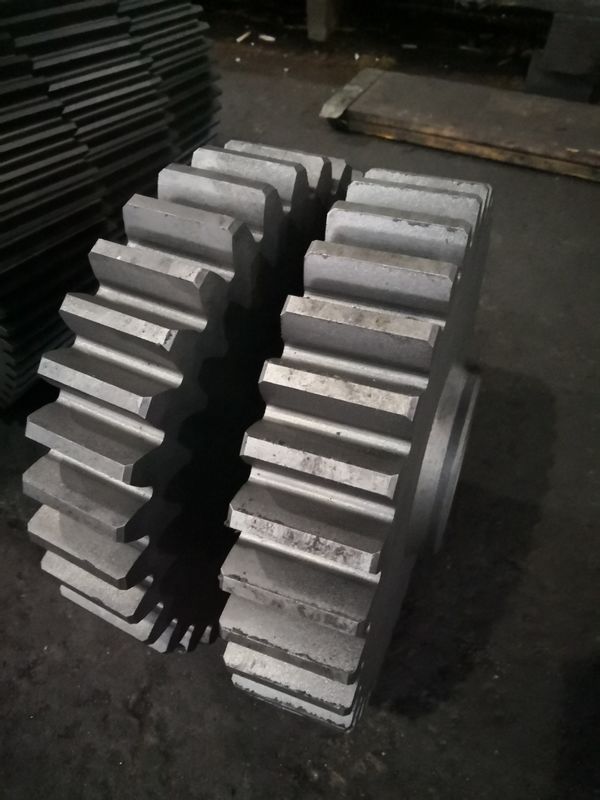

10 Модуль 24T Машиностроение Планетарные механизмы для уменьшителей скорости передачи
1) Типы штурмовиков
Существует два основных типа штурмовиков: внешний и внутренний.
Внешние редукторы имеют зубы, которые вырезаны на внешней поверхности цилиндра.
Две внешние редукторы соединяются и вращаются в противоположных направлениях.
Внутренние редукторы, напротив, имеют зубы, которые вырезаны на внутренней поверхности цилиндра.
Внешний прибор сидит внутри внутренней передачи, и передачи вращаются в том же направлении.
Потому что валы расположены ближе друг к другу, внутренние механизмы передач более компактны, чем внешние механизмы передач.
Внутренние редукторы В основном используются для планетарных приводов.
| Продукты | Подвижное оборудование |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические редукторы |
| Производство зубчатых решеток | Погрузчики |
| Скребка зубов | √ |
| Модуль (M) | 10 |
| Количество зубов (Z) | 24 |
| Угол давления (α) | 20° |
| Угол спирали (β) | 0° |
| Степень точности зубов | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
