| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | YZCP22082101 |
| Количество мин заказа: | 5 частей |
| Цена: | $150/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение |
| Поставка способности: | 2000 частей/месяц |
| тип: | Соединение вала | Тип профиля: | Внутренняя штурмовика |
|---|---|---|---|
| Тип сплайна: | Прямоугольная спинка | Производственный процесс: | Формирование шестерен |
| Уровень качества: | Ранг ISO 8 | DP: | 6 |
| Выделить: | Внутреннее соединение вала шестерни шпоры,стальное соединение вала шестерни 42CrMo,стальное соединение гибкого вала 42CrMo |
||

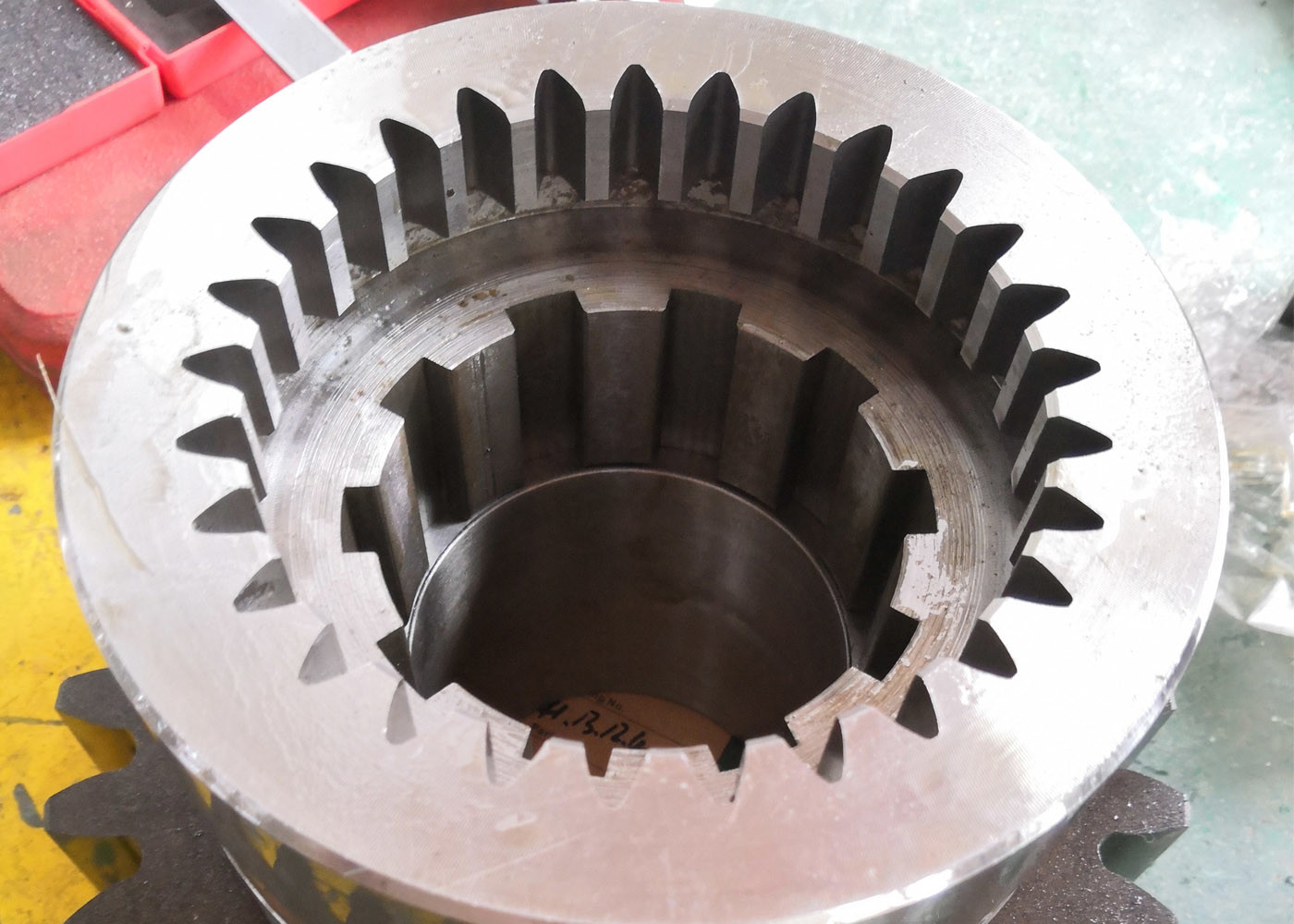

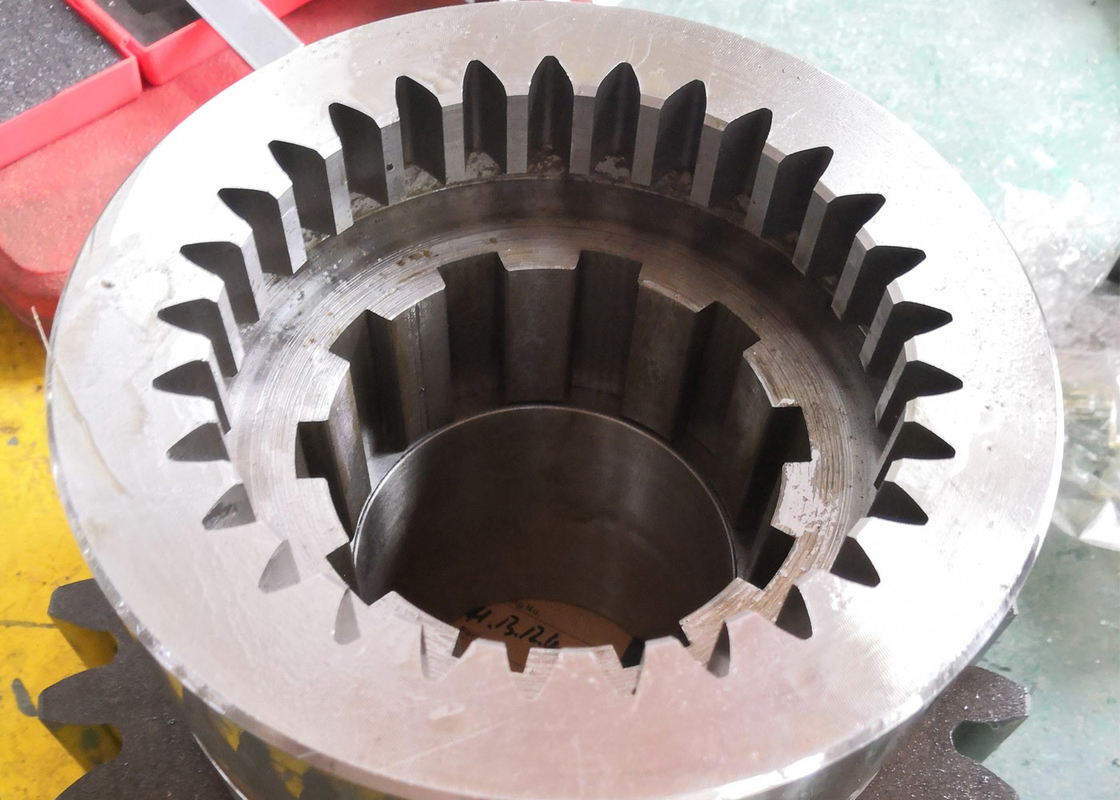

1) Описание сцепления вала
Сцепление вала - это механический компонент, соединяющий приводное вало и приводное вало двигателя и т.д.
Сцепления валов обеспечивают механическую гибкость, обеспечивая терпимость к неправильному выравниванию вала.
2) Применение валового сцепления
Сцепление вала - это механические компоненты, которые соединяют два вращающихся вала, такие как приводной вал
используется в двигателях, насосах, генераторах,
и компрессоров.
| Продукты | Сцепление вала |
| Сделан по заказу | √ |
| Тип профиля резины | Внутренняя резьба/сплин |
| Производство зубчатых решеток | Формирование шестерен |
| Скребка зубов | |
| Модуль (M) | 6 |
| Количество зубов (Z) | 4.233 |
| Угол давления (α) | 20° |
| Угол спирали (β) | 0° |
| Степень точности зубов | Степень ISO 8 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
