| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | GS2022082105 |
| Количество мин заказа: | 5 ПК |
| Цена: | $2/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 500 наборов/месяц |
| Модуль: | 2 | Тип шестерни: | Винтовая зубчатая передача |
|---|---|---|---|
| Угол спирали: | 15° | Материал: | 20CrMnTi |
| Угол давления: | 20° | Внешний диаметр: | 152 мм |
| Выделить: | правая винтовая зубчатая передача 20CrMnTi,Винтовая зубчатая передача для редукторов скорости,Винтовая зубчатая передача 2 модулей правая |
||

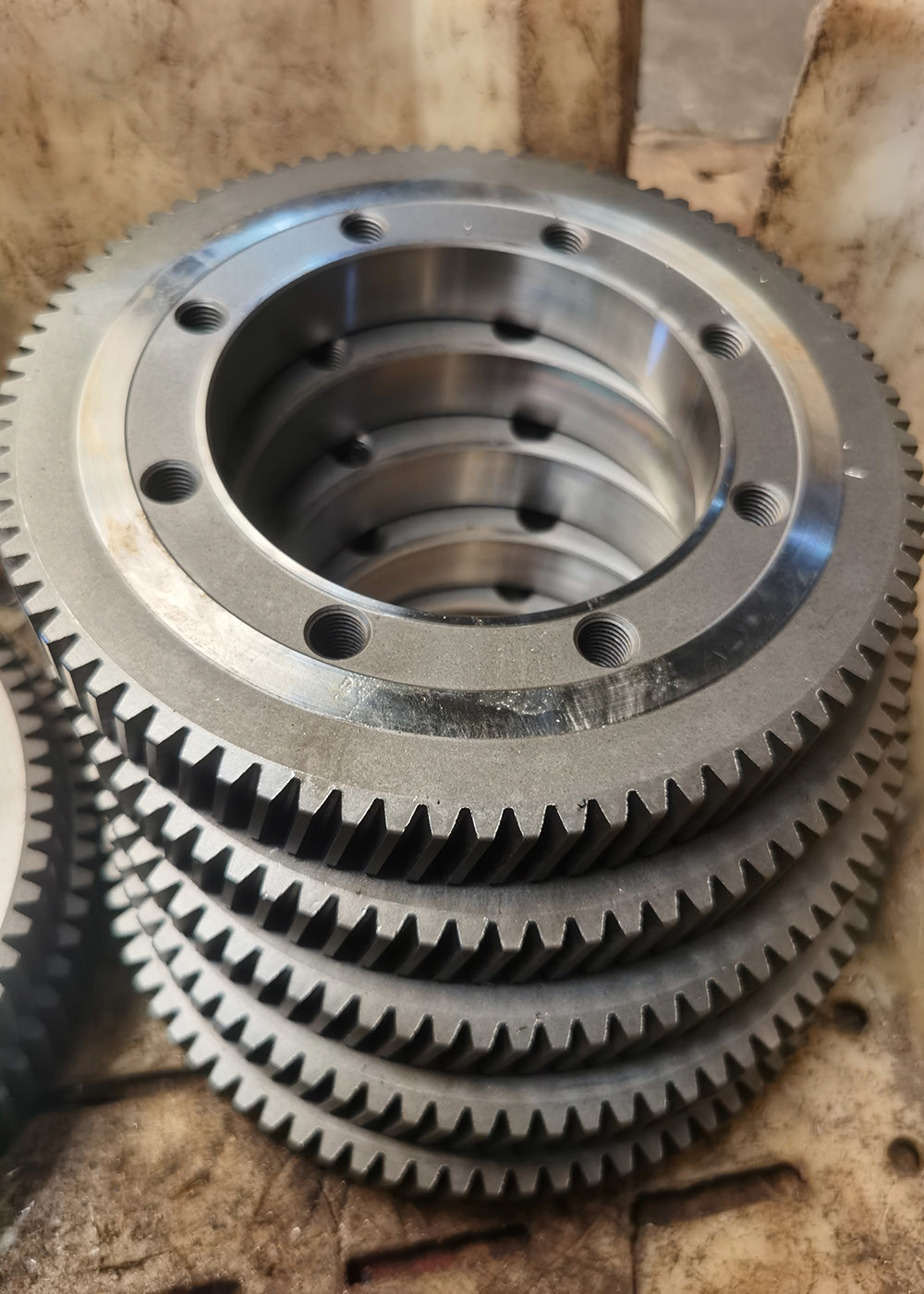

1) Описание спиральных редукторов
Спиральные редукторы - это инструменты передачи мощности, в основном используемые для снижения скорости и увеличения крутящего момента
В основном они могут быть разделены на две формы, те, которые передают энергию
между параллельными частями и теми, которые передают мощность между непараллельными компонентами, обычно вводимые
В то время как спиральная передача в прорезном видении имеет идентичную форму зуба, как шпорная передача,
Этот угол вводится как угол спирали.
| Продукты | Шпиковые редукторы |
| Сделан по заказу | √ |
| Материал | 20CrMnTi |
| Производство | Погрузчики |
| Скрежет зубами | √ |
| Модуль (M) | 2 |
| Количество зубов (Z) | 14 |
| Угол давления (α) | 20° |
| Угол спирали (β) | 20° |
| Степень точности | Степень ISO 7/ AGMA 11 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
