| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS220082301 |
| Количество мин заказа: | 5 частей |
| Цена: | $150.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| Производственный процесс: | Молоть сплайна | Твердость: | 50-55 HRC |
|---|---|---|---|
| Шероховатость: | Ра-1.6 | Твердость кор: | 260-280 HB |
| Главный диаметр: | 125 мм | Небольшой диаметр: | 112 мм |
| Выделить: | Вал шестерни сплайна AISI 4140,Вал сплайна AISI 4140 стальной прямой,Прямой |
||

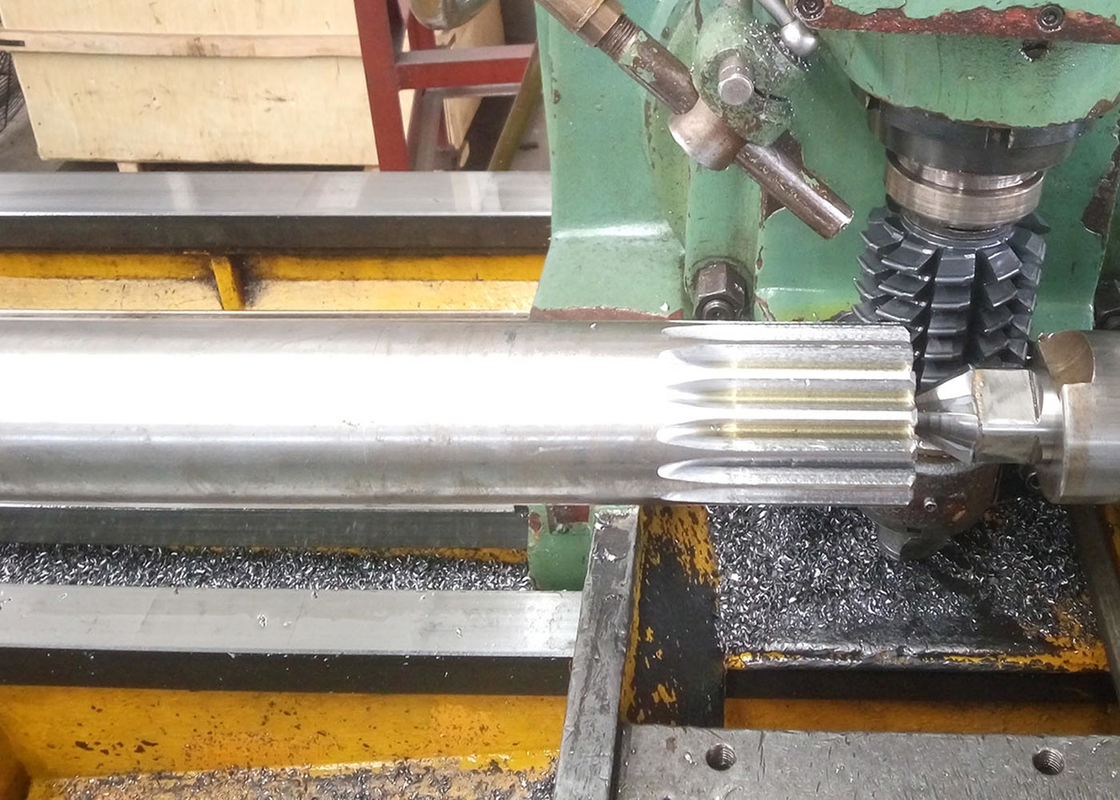

Изготовленный на заказ шлицевой вал из стали AISI 4140 с прямыми шлицами
1) Описание шлицевого вала
Шлицевой вал характеризуется глубокими канавками, или шлицами, вырезанными по всей длине внешней
материала. Канавки создают выступающие выступы, которые входят в парные подшипники, отверстия, шестерни или втулки, специально
предназначенные для сопряжения со шлицами вала. По сравнению с более традиционными приводными валами, добавленные
канавки обеспечивают сопротивление вращению в антиротационных применениях. Они также используются для передачи крутящего момента
как в линейных, так и во вращательных приводах. В этом блоге мы обсуждаем работу, материал, изготовление,
использование шлицевых валов.
| Продукты | Прямоугольные шлицевые валы |
| Изготовленный на заказ | √ |
| Тип профиля зубчатого колеса | Шлиц |
| Изготовление зубьев шестерни | Фрезерование шлицев / Шлифование шлицев |
| Шлифование зубьев шестерни | √ |
| Модуль (M) | На заказ |
| Количество зубьев (Z) | На заказ |
| Угол давления (α) | 30° |
| Угол наклона (β) | |
| Класс точности зубьев | ISO 6-7 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40Х | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
