| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS220082304 |
| Количество мин заказа: | 5 частей |
| Цена: | $50.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, Western Union, D/P |
| Поставка способности: | 1000 частей/месяц |
| Материал: | 20X2H4 | Производственный процесс: | Молоть сплайна |
|---|---|---|---|
| Твердость: | 58-62 HRC | Ширина сплина: | 10 |
| Диаметр подсказки: | 150 | Небольшой диаметр: | 127 |
| Выделить: | параллельный вал сплайна 20Cr2Ni4,20Cr2Ni4 splined вал,Вал параллельного сплайна управляемый |
||

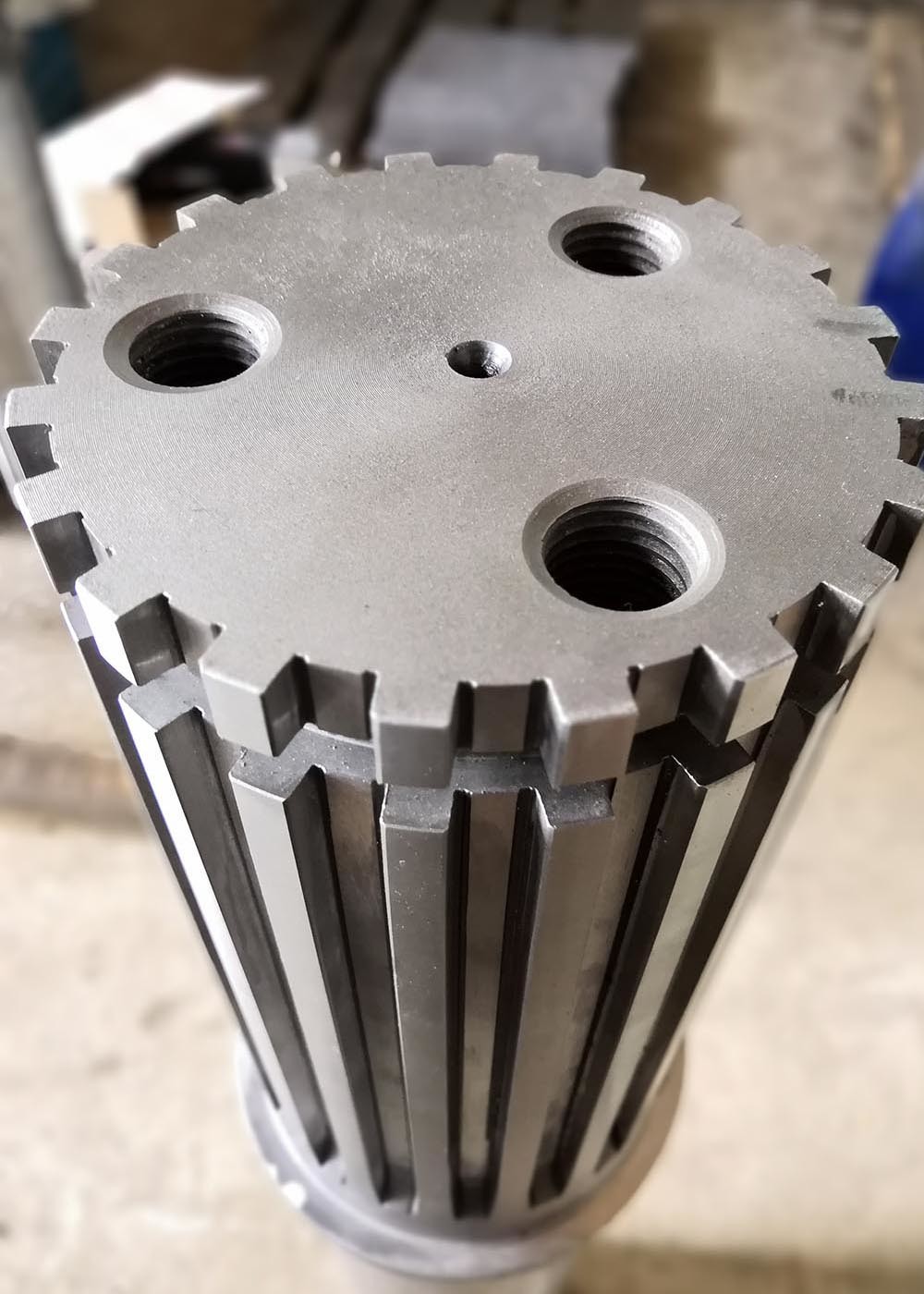

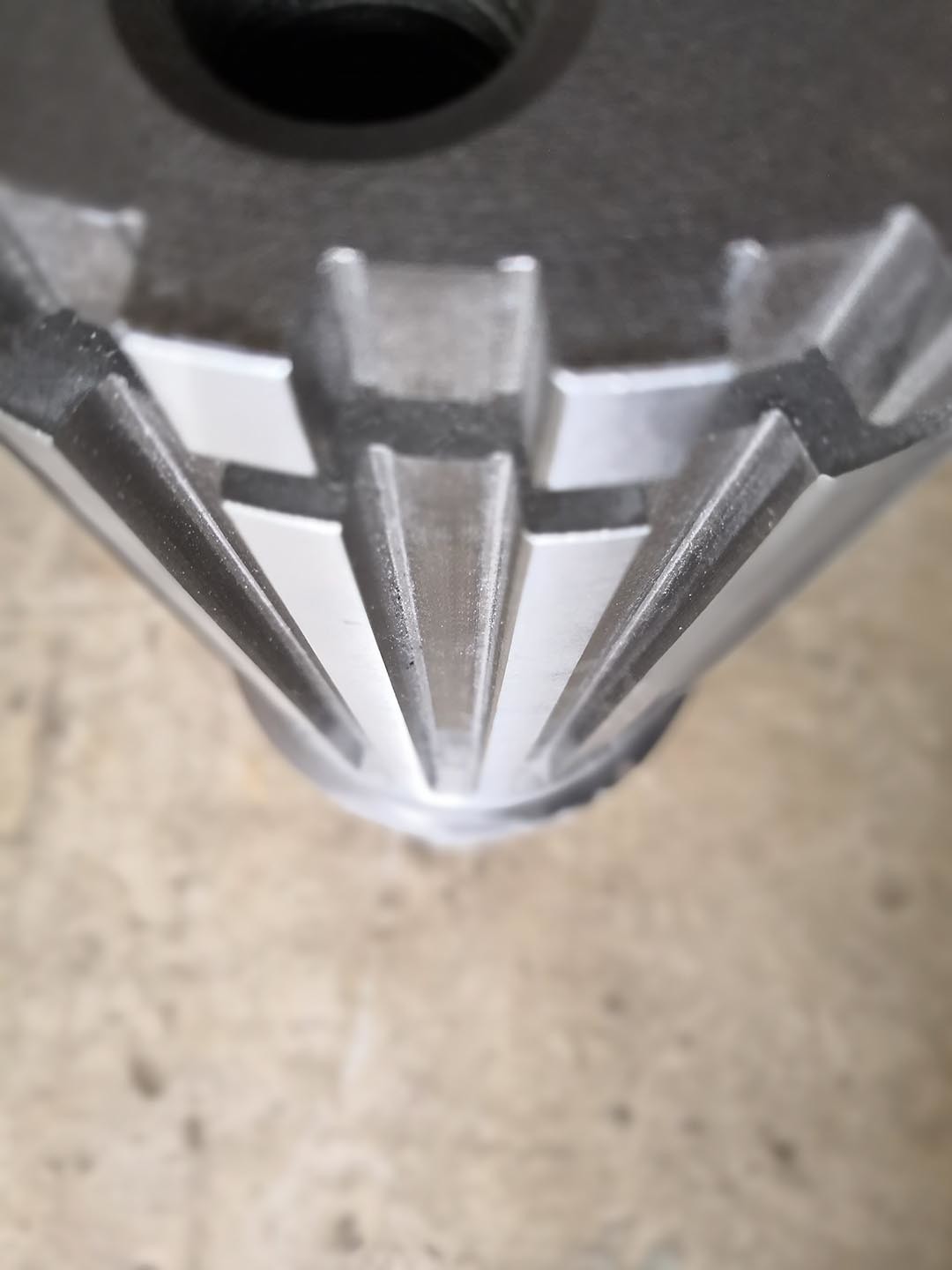

Заказной вал со шлицевым соединением из легированной стали 20Cr2Ni4, шлифованный, с параллельными шлицами
1) Типы шлицевых валов
Шлицевые валы доступны в широком ассортименте конструкций, в зависимости от формы, пространства и размера
канавок и шпонок на валу и сопрягаемых компонентах.
a) Шлицевой вал с параллельными шпонками
Конструкции шлицевых валов с параллельными шпонками имеют квадратные шпонки и канавки с профилями, которые проходят
параллельно оси вала. Эта конструкция идеально подходит для нагруженных применений, требующих плавного движения.
b) Шлицевой вал с эвольвентным профилем
Этот тип шлицевого вала уменьшает напряжение на валу за счет использования конических шпонок и выступов.
Эвольвентные шлицы обычно используются в высокоскоростных и высоконагруженных приложениях для лучшего крутящего момента и
снижения вероятности проскальзывания или несоосности.
| Продукты | Шлицевые валы прямоугольного сечения |
| Изготовлено на заказ | √ |
| Тип профиля | Шлиц |
| Производство | Фрезерование шлицев / Шлифование шлицев |
| Шлифование зубьев шестерен | √ |
| Модуль (M) | Заказной |
| Количество зубьев (Z) | Заказной |
| Угол профиля (α) | 30° |
| Угол наклона (β) | Заказной |
| Класс точности зубьев | Класс ISO 6-7 |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИРОВОК СТАЛЕЙ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40Х | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХНМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
