| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | HG22082607 |
| Количество мин заказа: | 1 часть |
| Цена: | $150/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 50 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| Материал: | AISI 4140 | Тепловая обработка: | Индукционный Хардинг |
|---|---|---|---|
| Производство: | Установка снаряжения | Модуль: | 8 |
| Ширина стороны: | 55 | Угол спирали: | 15° |
| Выделить: | Винтовая зубчатая передача 8 модулей одиночная,8 шестерней модуля спиральных отрезанных,Шестерни ISO 7 спиральные отрезанные |
||

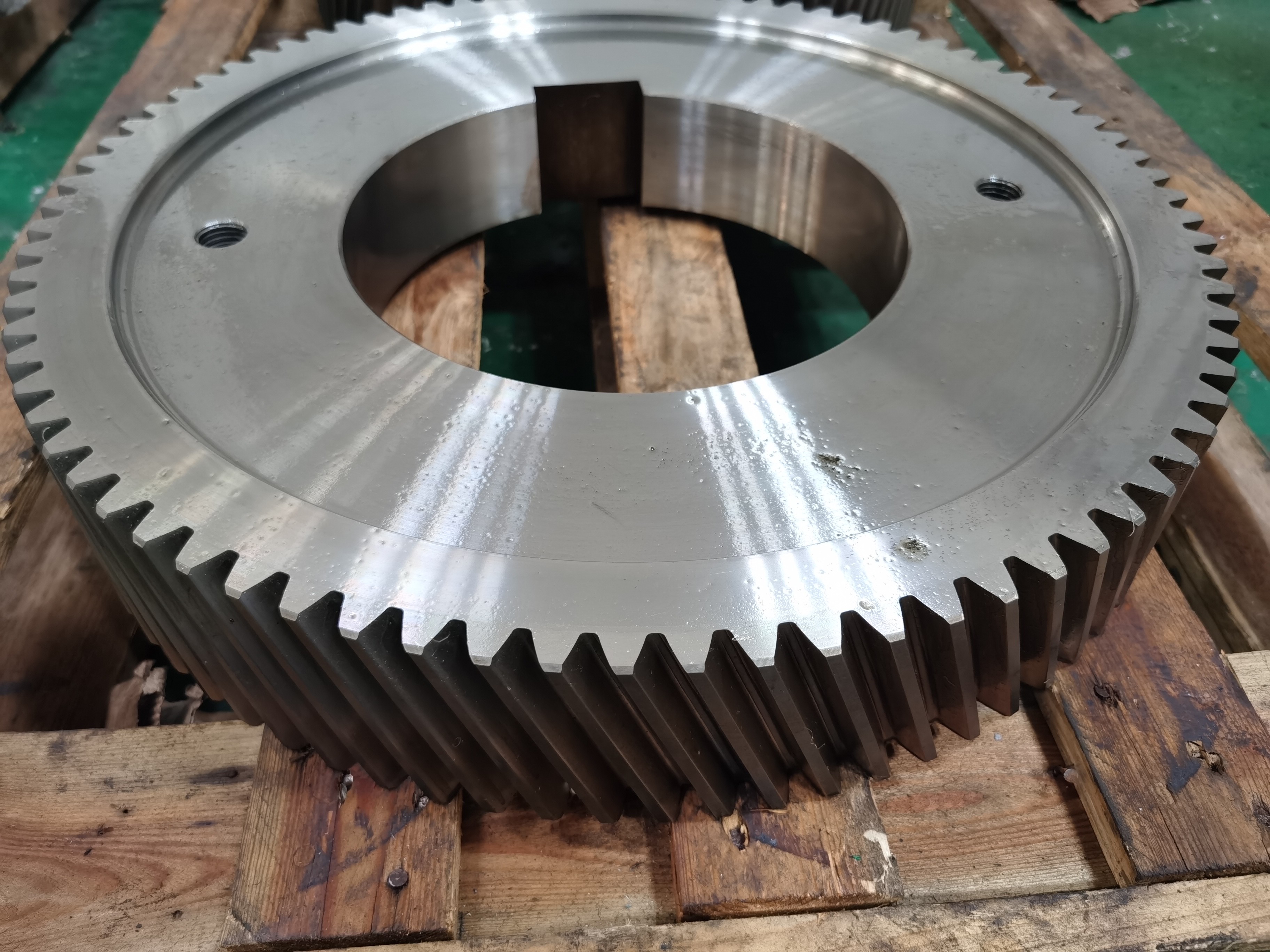

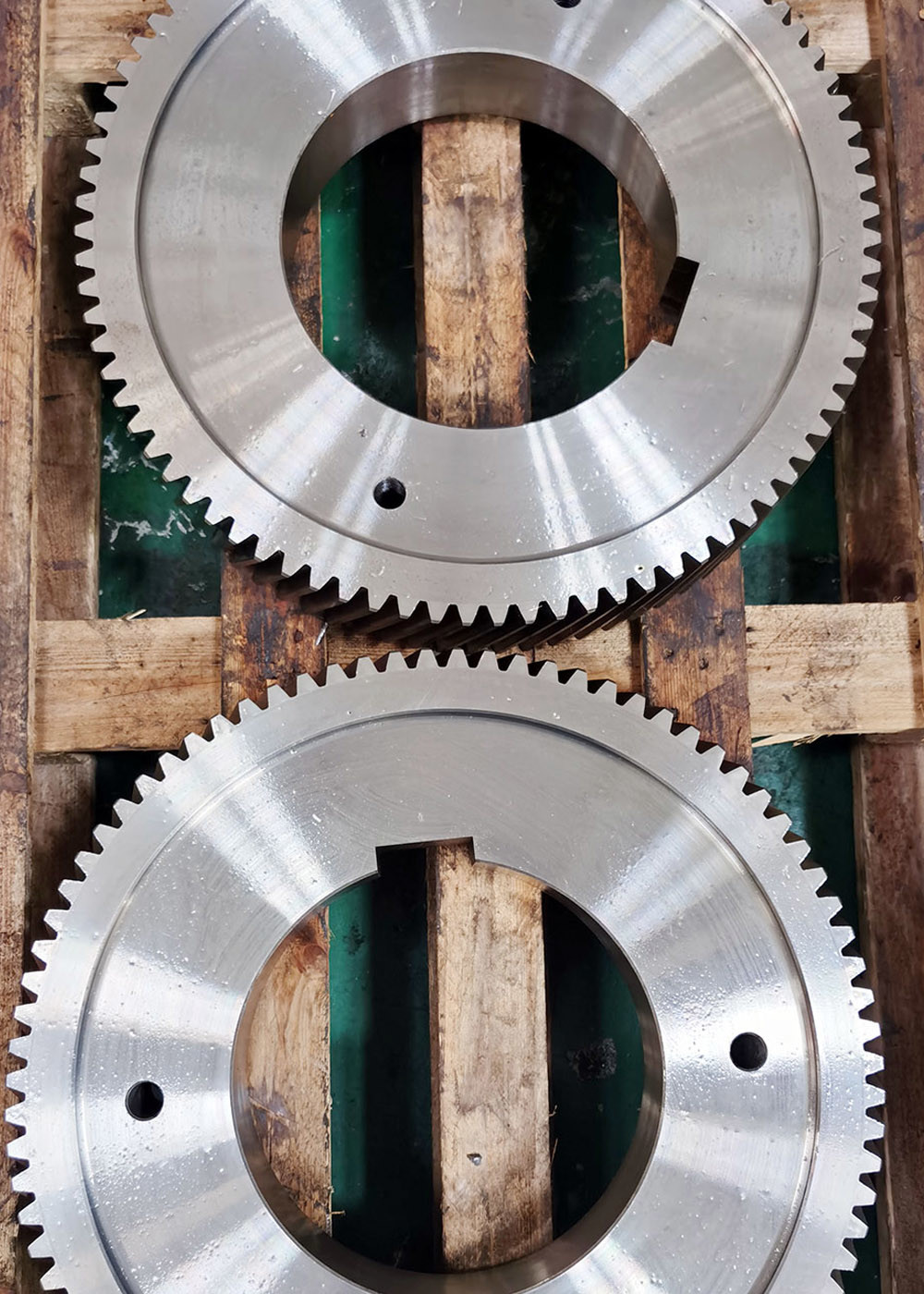

Специально изготовленные трансмиссионные редукторы 8 модульных одноверточных редукторов для коробки передач
1) Описание спиральных редукторов
Периодные редукторы - это улучшенная версия редукторов.
Зубы на этом редукторе наклонены под углом, который называется углом спирали.
Этот наклон помогает взять осевую тягу в одном направлении, улучшает зону контакта как длина зубов
Выше в спиральной по сравнению с тем же шириной шпоры.
2) Основные технические данные о спиральных орудиях
a) Описание круглого толчка то же самое с шпоровыми шестернями.
Расстояние между одинаковыми точками на соседних зубах передач.
b) Нормальный круговой наклон - это расстояние между одинаковыми точками соседних зубов на поверхности диаметра наклонности в нормальном направлении.
в) Диаметровый проход спиральной редукции такой же, как и у спиральных редукций.
Это соотношение количества зубов к диаметру.
d) Нормальное диаметровое расстояние - это диаметровое расстояние в нормальной поверхности на спиральных зубах.
e) Осевое расстояние также является расстоянием между одинаковыми точками на соседних зубах, которые измеряются по осевому направлению поверхности расстояния.
| Продукты | Оборудование с спиралью |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство | Очищение и шлифовка редукторов |
| Скрежет зубами | √ |
| Модуль (M) | 8 |
| Количество зубов (Z) | По обычаю |
| Угол давления (α) | 20° |
| Угол свинца | 15° |
| Степень точности | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
