| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS220090301 |
| Количество мин заказа: | 5 частей |
| Цена: | $150.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| Производство: | Молоть сплайна | Твердость: | 58-62 HRC |
|---|---|---|---|
| Грубость: | Ра 0,8 - 1.6 | Ширина сплина: | 8 |
| Главный диаметр: | 125 мм | Небольшой диаметр: | 118MM |
| Выделить: | Вал сплайна DIN 5482 инволютный,Вал сплайна ISO 6 инволютный,Вал DIN 5482 Splined |
||

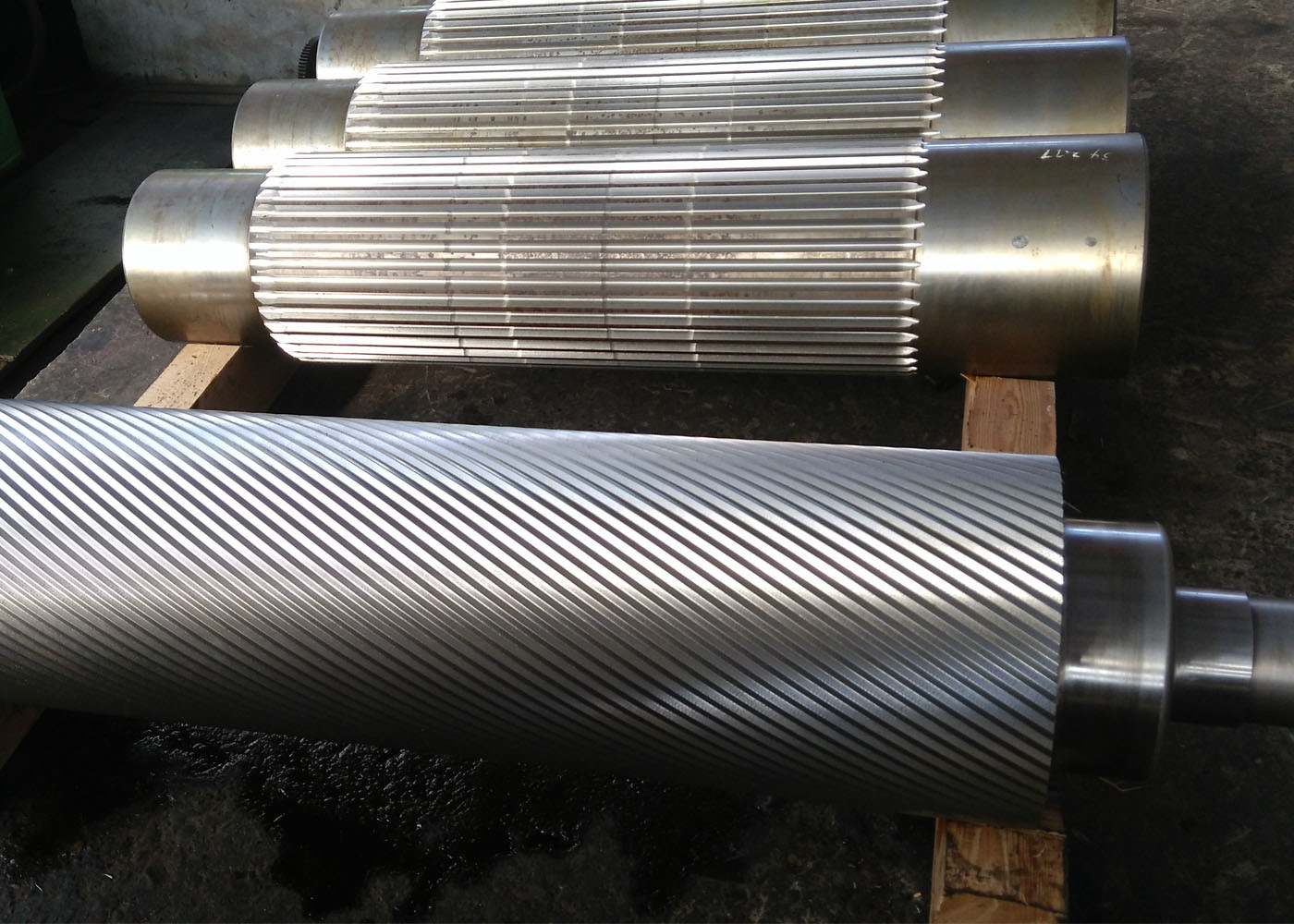

Специально изготовленный DIN 5482 Включает сплин шлифование сплинный вал входный вал
1) Типы Involut Spline
Включенные спины имеют короткие и равномерно расставленные зубы, которые обеспечивают большую прочность с более централизованным распределением напряжения.
Они являются одним из наиболее часто используемых типов сплиновых валов из-за их склонности к самоцентрированию, повышенной прочности конструкции,
и легкость, с которой они могут быть настроены на различные размеры.
К доступным типам относятся:
a) Включающие застежки большого диаметра
b) Корневые инвалютные шпалы из филета
в) Плоские коренные инвульты
| Продукты | Включить вал сплина |
| Сделан по заказу | √ |
| Тип профиля резины | Сплин |
| Производство зубчатых решеток | Фрезерная или шлифовальная работа |
| Скребка зубов | √ |
| Модуль (M) | По обычаю |
| Количество зубов (Z) | По обычаю |
| По обычаю | 30° |
| Угол спирали (β) | |
| Степень точности зубов | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
