| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS22090301 |
| Количество мин заказа: | 5 частей |
| Цена: | $50.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| Номер сплина: | 22 | Диаметр тангажа: | 66 |
|---|---|---|---|
| Твердость: | 58-62 HRC | Главный диаметр: | 69 |
| Маленький Диамир: | 60.03 | Угол давления: | 30° |
| Выделить: | вал шестерни сплайна 20CrMnTi,Вал зубчатого колеса коробки передач ANSI B92.1,вал зубчатого колеса коробки передач 20CrMnTi |
||

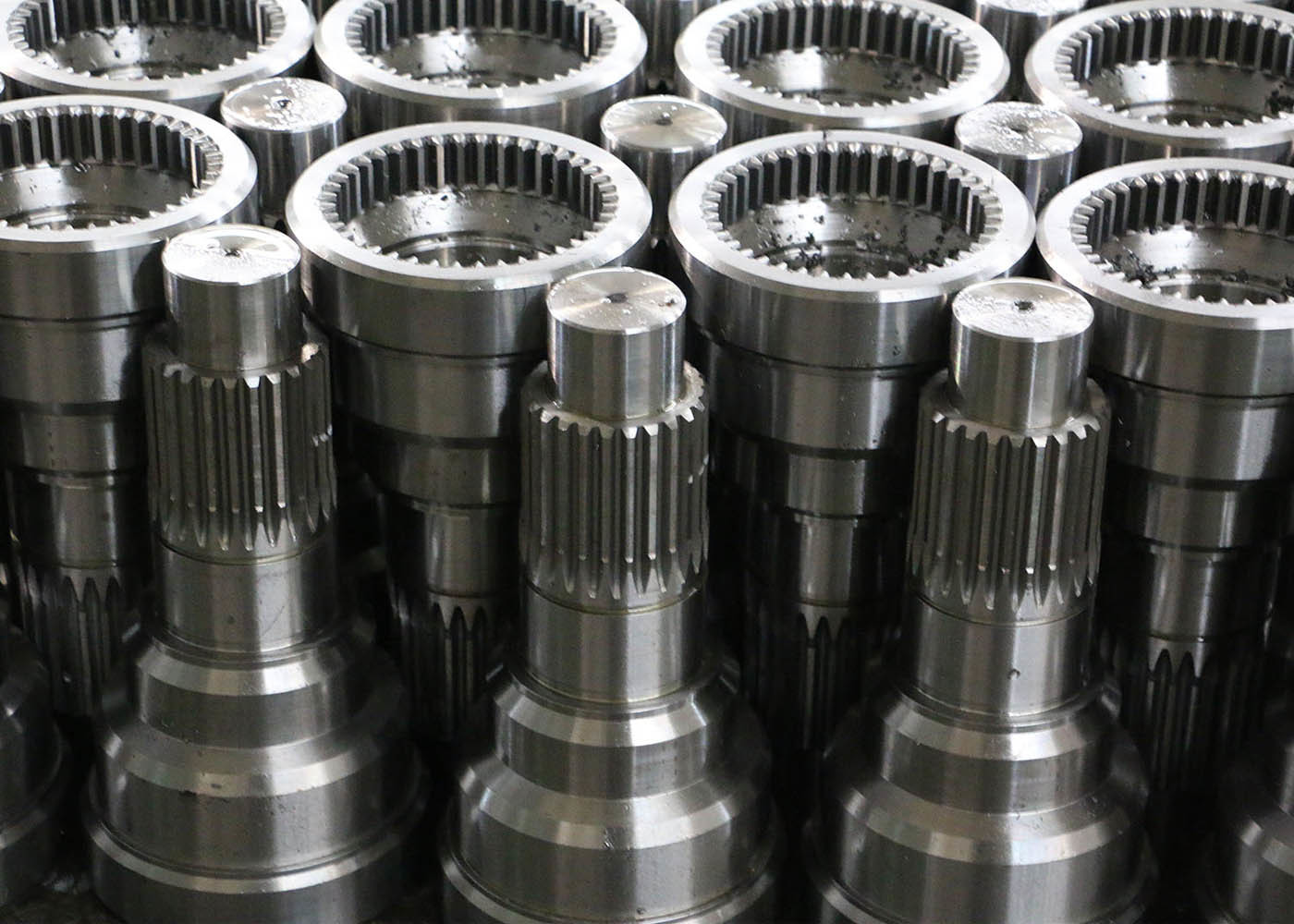

Специализированная сплавная сталь 20CrMnTi ANSI B92.1 Сплин шлифовка Включенный вал сплина
1) Особенности сплинового вала
Включенные спины являются преобладающей формой спинов, потому что они прочнее, чем прямосторонние спины, и их легче разрезать и вставить.
Включенные спины имеют зубы, похожие на зубы передач, за исключением того, что зубы спина намного короче, и они не качаются.
Внешние сплины могут быть сформированы либо с помощью скрещивания, либо с помощью сплина.
Внутренние сплины могут быть сформированы с помощью броширования или сплина.
Самый простой метод первоначального выбора инволютного спина на основе диаметра вала заключается в получении диаметра начального круга в модуле.
Включенные спины используются для фиксированного конца для скользящих соединений валов с узлами.
В то время как спины используются для передачи мощности, подобной редукторам, эта особенность спинов не привязана к инволютному профилю, который спины также имеют с редукторами.
Инволютный профиль обусловлен методами изготовления застежек.
| Продукты | Угловые сплины |
| Сделан по заказу | √ |
| Тип профиля резины | Сплин |
| Производство зубчатых решеток | Мельница с шпалером/ Мельница с шпалером |
| Скребка зубов | √ |
| Модуль (M) | По обычаю |
| Количество зубов (Z) | По обычаю |
| Угол давления (α) | 30° |
| Угол спирали (β) | |
| Степень точности зубов | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
