| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | СБ22112602 |
| Количество мин заказа: | 恭喜, 站点创建成功 .container { width: 60%; margin: 10% auto 0; |
| Цена: | $300/ Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 62 дня |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | 500 комплектов/месяц |
| Режим: | 7 | Направление: | Правая рука |
|---|---|---|---|
| Угол спирали: | 35° | Твердость: | 58-62 HRC |
| Тепловая обработка: | Обуглероживать | Уровень качества: | Уровень 6 по ISO AGMA 11 |
| Противная реакция: | 0.18~0.22 | ||
| Выделить: | Науглероживание прецизионных зубчатых передач,зубчатые колеса 62 HRC,шлифовальный спиральный конический зубчатый вал |
||

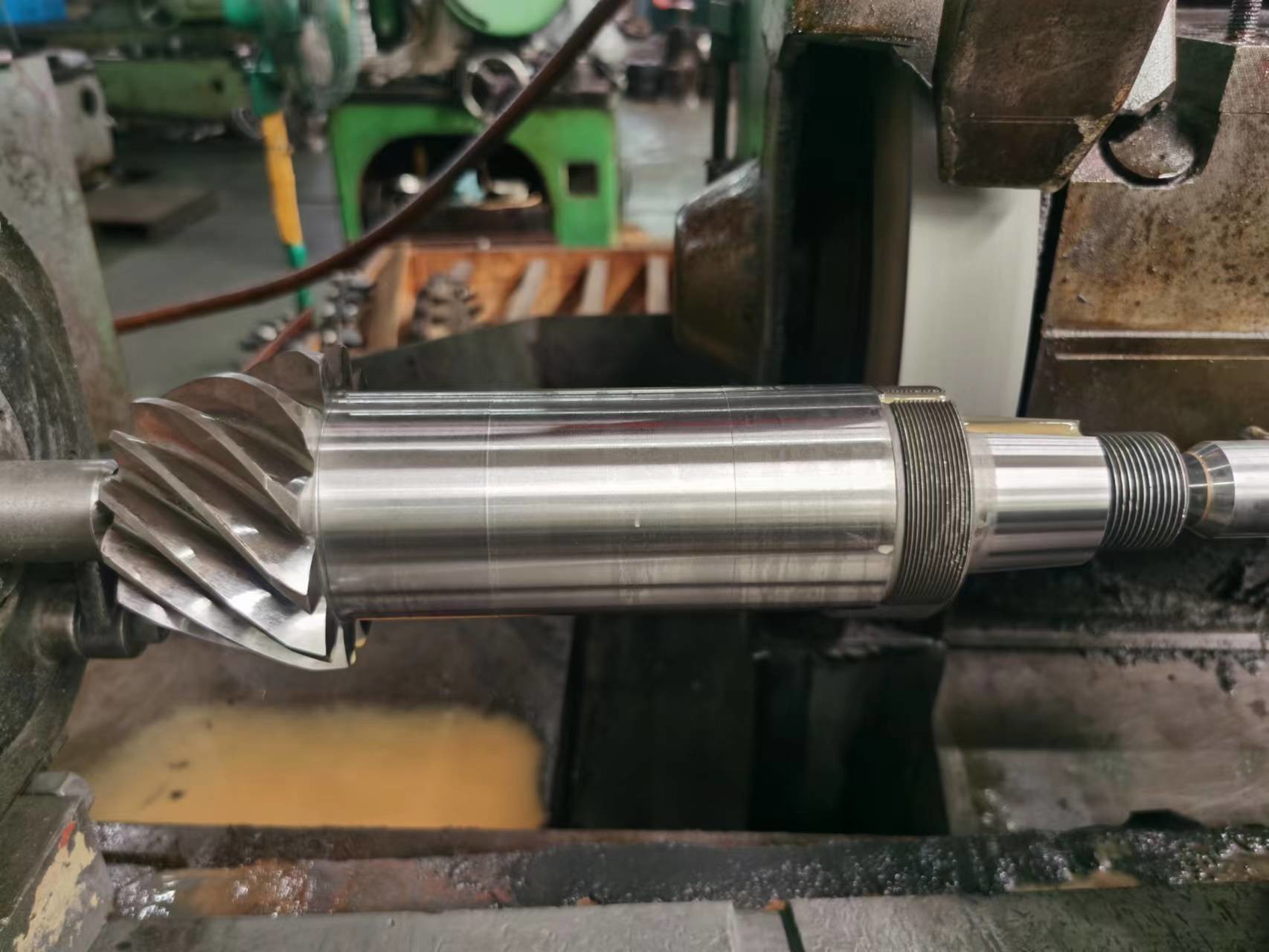

Прецизионная трансмиссия шестерени шестерени шлифования спиральной колыбельной шестерени
1) Описание спиральной косы
Спиральные косы используются в ситуациях, когда ось вращения вала должна менять направление.
Примером этого является автомобильный дифференциал, где вращающийся опорный вал поворачивается на 90° для привода колес.
2) Типы коленчатых редукторов
Прямая бебельная шестерня
Спиральная бебельная шестерня
Гипоидный бевел-прибор
3) Особенности спиральной косы
Спиральные косы должны быть заменены парами.
Заместили вместе.
| Продукты | Спиральная шахта коленчатого редуктора |
| Сделан по заказу | √ |
| Материал | SAE 4320/ 20CrNi2MoA |
| Производство зубчатых решеток | Фрезерные и зубные решетки |
| Скребка зубов | √ |
| Модуль (M) | 7 |
| Количество зубов (Z) | 12 |
| Угол давления (α) | 20° |
| Угол спирали (β) | 35° |
| Степень точности зубов | ISO 6 класс/ AGMA 11 класс |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
