| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS23051201 |
| Количество мин заказа: | 5 частей |
| Цена: | $150.0/Piece |
| Упаковывая детали: | клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| тип: | Вал выхода | Материал: | 17CrNiMo6 |
|---|---|---|---|
| Модуль шестерни: | 5 | Модуль сплайна: | 3 |
| Угол прессы шестерни: | 20° | Угол прессы сплайна: | 30° |
| Выделить: | Вал сплайна шестерни выхода,Вал сплайна для планетарной шестерни,вал сплайна шестерни 17CrNiMo6 |
||

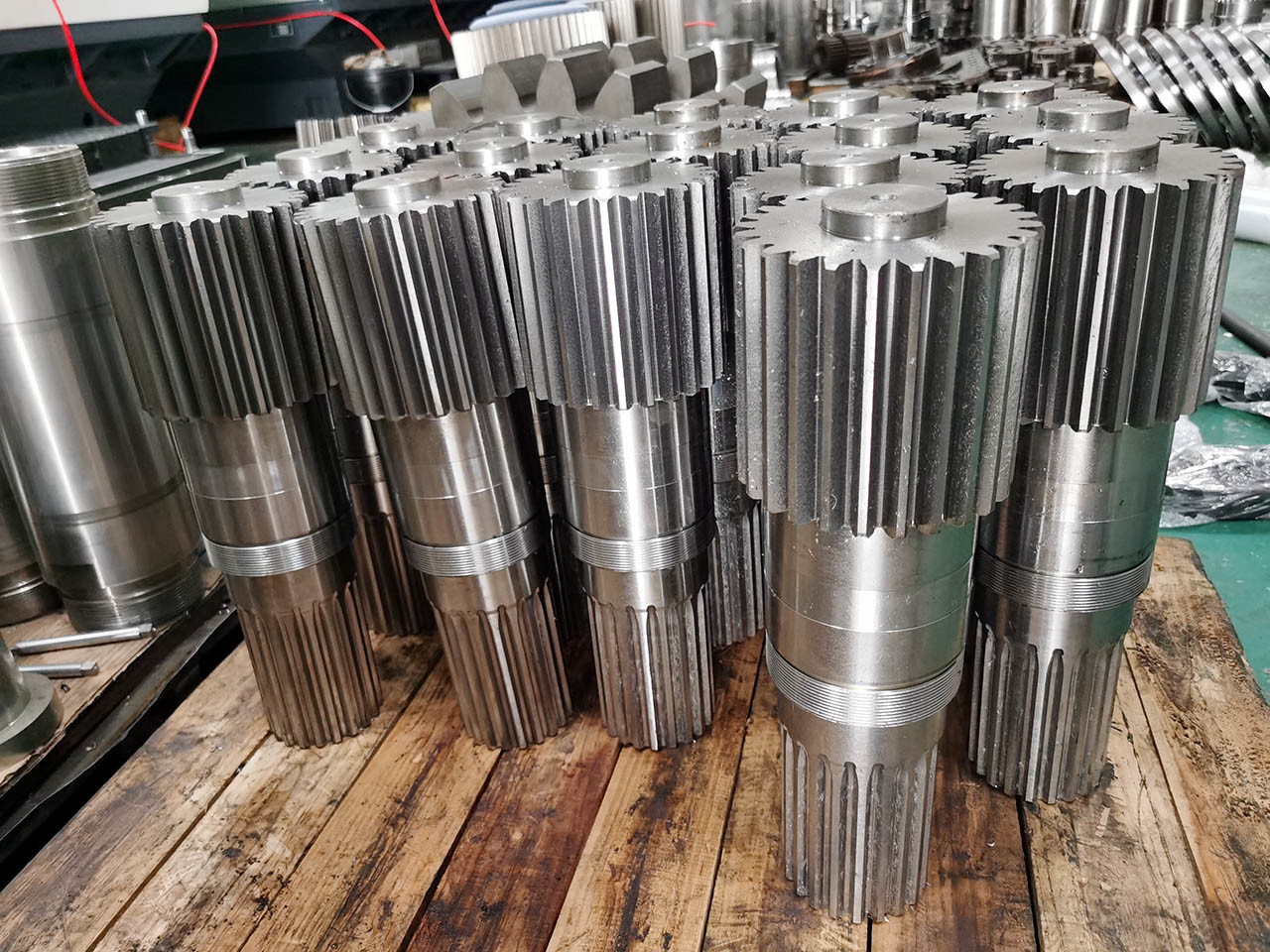

Передатчики передач выходной вал передач выходной вал сплина для планетарного оборудования
Выходной вал планетарной системы
Модуль передач: 5
Скребка зубов
Степень качества: Степень ISO 6-7
Материал: ковка стали
17CrNiMo6
Тепловая обработка: карбуризация
Твердость поверхности Твердость: 58-62 HRC
Твердость ядра: 38 HRC
Сплиновое шлифование
Грубость зубчатых зубов Ra 1.6
| Продукты | Выходной вал |
| Сделан по заказу | √ |
| Тип профиля резины | Подвеска и шпагат |
| Производство зубчатых решеток | Фрезерная обработка с помощью шлифов/фрезерная обработка с помощью шлифов |
| Скребка зубов | √ |
| Модуль (M) | 5/3 |
| Количество зубов (Z) | 26 |
| Угол давления (α) | 30° |
| Угол спирали (β) | 0° |
| Степень точности зубов | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 50-55 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
