| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 2 комплекта |
| Цена: | 300＄ |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Зубы шестерни нумеруют: | 36 и 48T | Тип изготовления: | Филировать шестерни |
|---|---|---|---|
| Тип профиля: | Глисон | Модуль: | 16.477 |
| Твердость поверхности: | HRC58-62 | Тип профиля: | Глисон |
| Выделить: | Высокая прочность спиральные коленчатые редукторы,62 конического зубчатого колеса HRC спиральных |
||

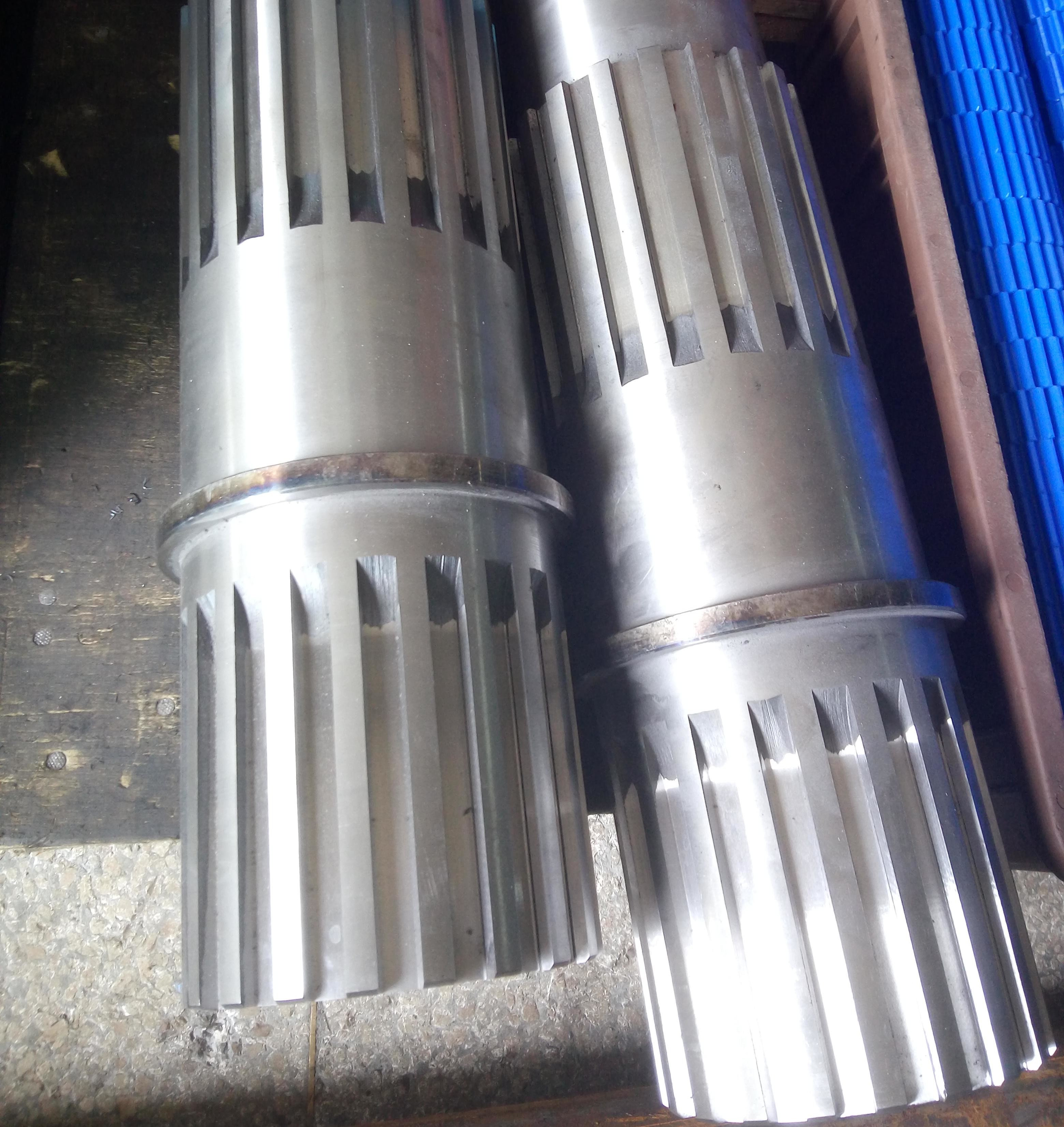

1) Описание вала редуктора сцепления
Сплиновый вал - это тип вала передачи с продольными зубами (сплины),
который передает крутящий момент и движение, соединяя их с соответствующими отверстиями.
2) Характеристики вала редуктора сцепления
a) Поверхность вала обрабатывается с несколькими равномерно распределенными выступами (сплинами),
которые могут быть прямыми зубами, спиральными зубами или инволютными зубными профилями.
b) Сплины и валы интегрированы, чтобы обеспечить высокую прочность и точное выравнивание.
3)Преимущества вала редуктора
a) Эффективная передача мощности: она передает больший крутящий момент, чем обычные плоские клавиши, и подходит для сценариев высокой нагрузки.
b) Точное выравнивание: Сплин-меширование может автоматически сосредоточиться, уменьшая ошибки сборки и улучшая точность передачи.
| Продукты | Остров редуктора с подшипником |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство зубчатых решеток | Фрезерная обработка/прокладка/образование редукторов |
| Скребка зубов | √ |
| Модуль (M) | 10 |
| Количество зубов (Z) | По обычаю |
| Угол давления (α) | 0° |
| Угол спирали (β) | 0° |
| Степень точности зубов | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
