| Место происхождения: | КНР |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 2 комплекта |
| Цена: | 300＄ |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Размер: | Настраиваемый | Зубы сплайна нумеруют: | 18 |
|---|---|---|---|
| Форма: | цилиндрические | Модуль: | Настраиваемый |
| Ширина: | 10 | Тепловая обработка: | Обуглероживать |
| Выделить: | Прочный вал редуктора,Специально изготовленный вал редуктора,Настройка модуля свинцовой редукторной оси |
||

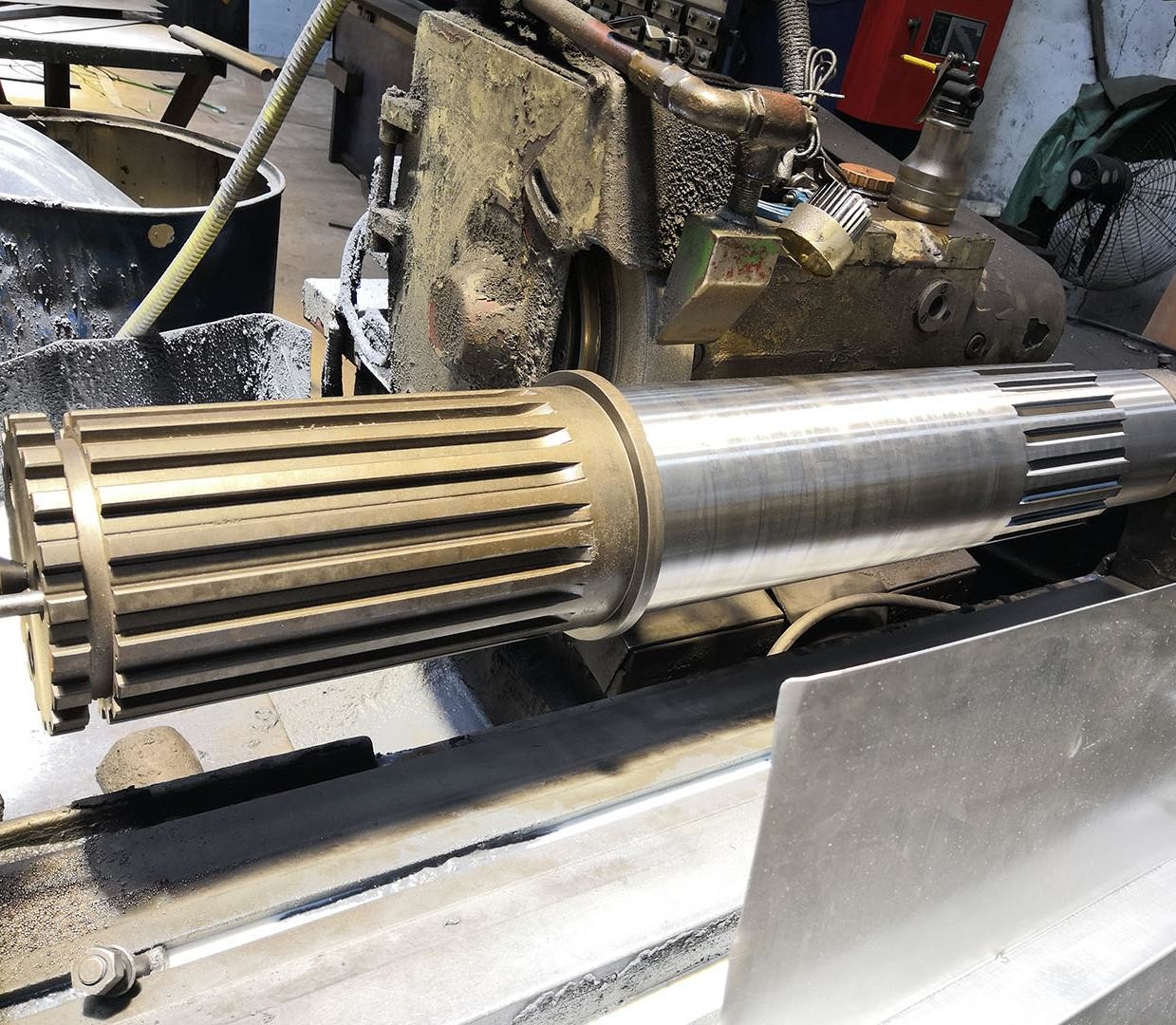

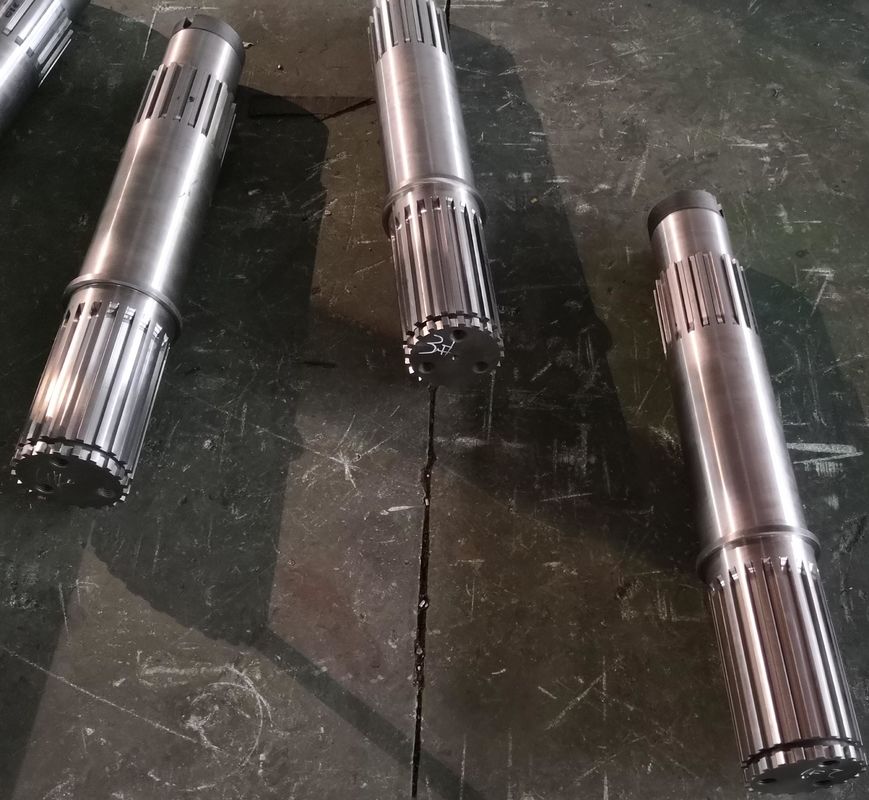

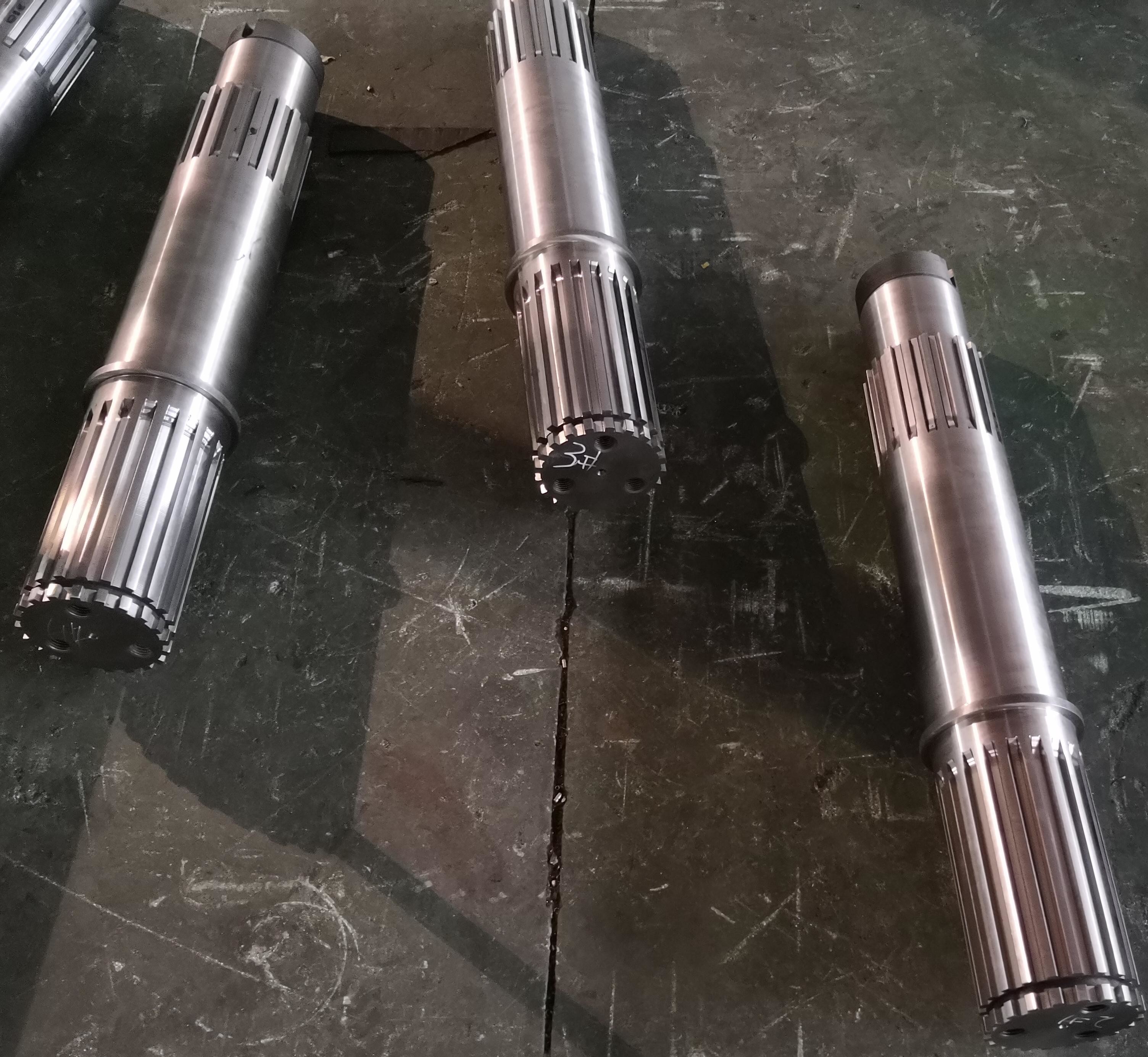

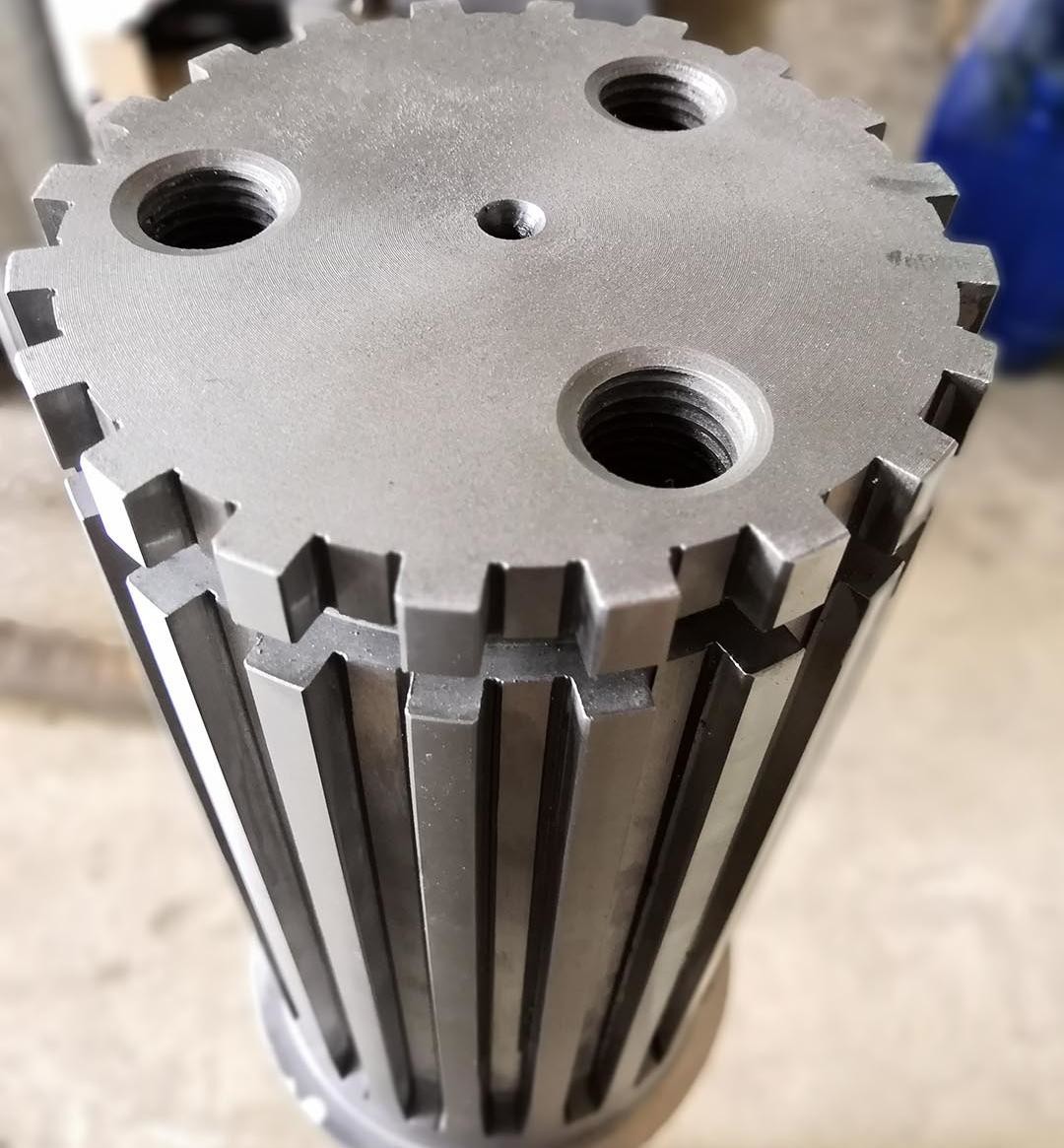

1) Описание вала редуктора сцепления
Сплинированный вал - это компонент передачи, который рассеивает нагрузки через многозубную сетку
и выдерживает сочетание радиальных, осевых и торсионных сил.
2) Характеристики вала редуктора сцепления
a) Одновременный контакт нескольких зубов обеспечивает более равномерное распределение нагрузки и избегает концентрации напряжения в одной точке.
Различные зубные профили подходят для различных требований к нагрузке.
3)Преимущества вала редуктора
а) Высокая несущая способность: способность передачи крутящего момента в несколько раз выше, чем у одноключных соединений (таких как плоские клавиши).
b) Высокая устойчивость к усталости: разделение нагрузки с несколькими зубами продлевает срок службы, подходящий для частого запуска-остановки или ударных нагрузок.
| Продукты | Остров редуктора с подшипником |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство зубчатых решеток | Фрезерная обработка/прокладка/образование редукторов |
| Скребка зубов | √ |
| Модуль (M) | 10 |
| Количество зубов (Z) | По обычаю |
| Угол давления (α) | 0° |
| Угол спирали (β) | 0° |
| Степень точности зубов | Степень ISO 6-7 |
| Тепловая обработка | Карбуризация |
| Твердость поверхности | 58-62 HRC |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
