| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS220080602 |
| Количество мин заказа: | 5 частей |
| Цена: | $300.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| материалы: | 20Cr2Ni4 | Уровень качества: | ГБ 6 класс |
|---|---|---|---|
| Тип сплайна: | Параллельная линия | Ширина сплина: | 18 |
| Диаметр подсказки: | 125 | Небольшой диаметр: | 112 |
| Выделить: | Сплайны вала параллельного входного сигнала,Сплайны вала входного сигнала 20XHM,ODM OEM сплайнов вала входного сигнала |
||

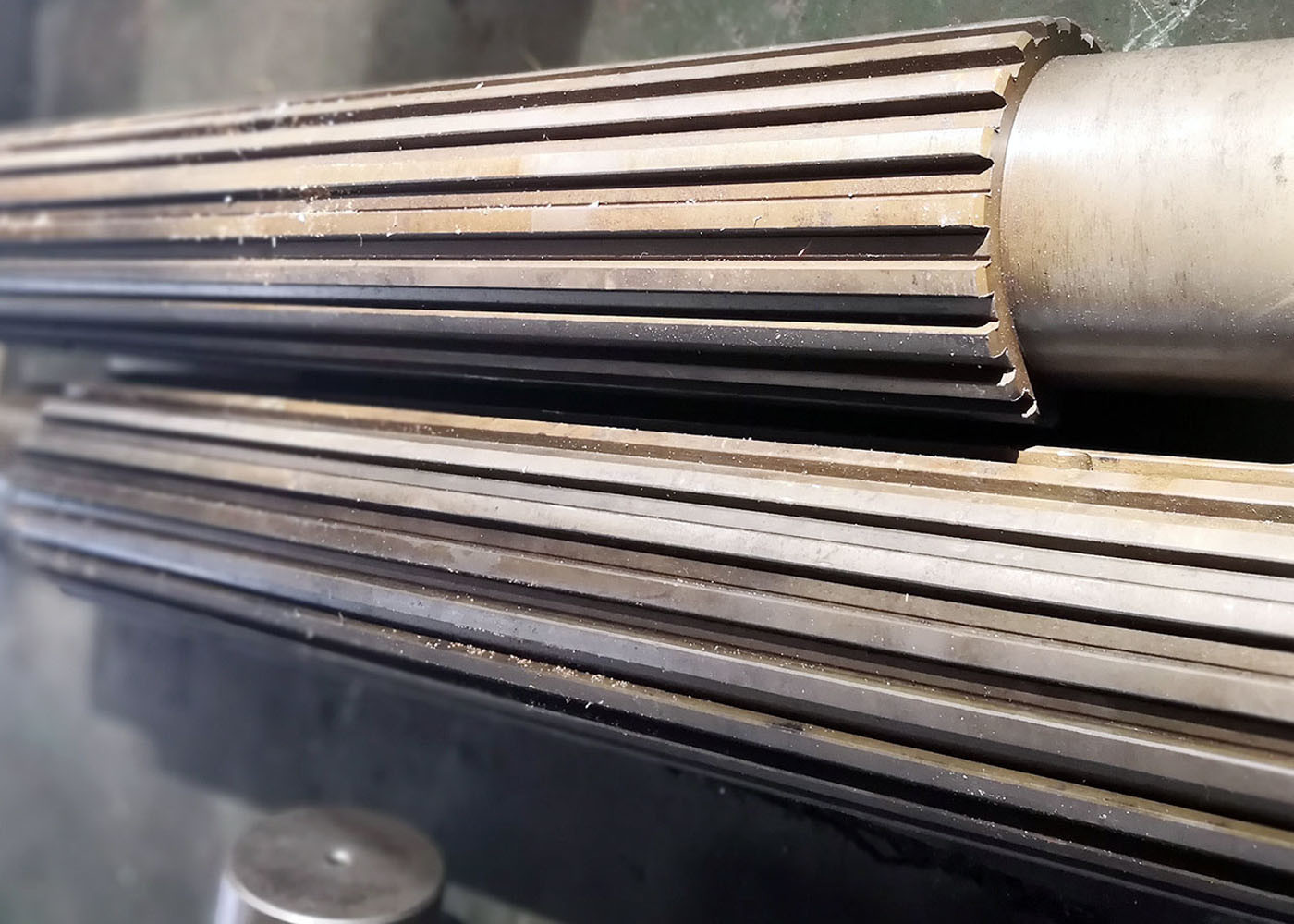

Индивидуальный шлицевой вал 20XHM для шлифовки параллельных шлицев
1) Области применения шлицевых валов
a) Механические элементы трансмиссии, такие как шестерни и шкивы, могут потребовать снятия с вала из-за конструкции
для производства и сборки.
b) Требуется относительное осевое перемещение элемента механической трансмиссии для функциональных целей
таких как редукторы и муфты.
c) Требуется передача высокого крутящего момента.
2) Особенности шлицевого вала
Качественное шлицевое соединение обеспечивает очень высокую надежность передачи крутящего момента, небольшой зазор, минимальный люфт,
хорошее центрирование между сопрягаемыми компонентами, низкий уровень шума, низкий износ и небольшие или отсутствующие осевые усилия.
3) Типы шлицев
a) Параллельно-боковые или прямобочные шлицы
b) Эвольвентные шлицы
c) Шлицы.
| Продукты | Шлицевые валы прямоугольного сечения |
| Изготовление на заказ | √ |
| Тип профиля зубчатого колеса | Шлиц |
| Изготовление зубьев шестерен | Фрезерование шлицев / Шлифовка шлицев |
| Шлифовка зубьев шестерен | √ |
| Модуль (M) | На заказ |
| Количество зубьев (Z) | На заказ |
| Угол профиля (α) | 30° |
| Угол наклона (β) | На заказ |
| Класс точности зубьев | ISO 6-7 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
