| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS220082602 |
| Количество мин заказа: | 5 частей |
| Цена: | $50.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| материалы: | 20CrMnTi | Производство: | Уровень сплина |
|---|---|---|---|
| Твердость: | 58-62 HRC | модуль: | 1.5 |
| Зубы сплайна нет: | 11 | Тепловая обработка: | цемент |
| Выделить: | вал входного сигнала сплайна 20CrMnTi,инволютный вал сплайна 20CrMnTi,Вал входного сигнала сплайна легированной стали инволютный |
||

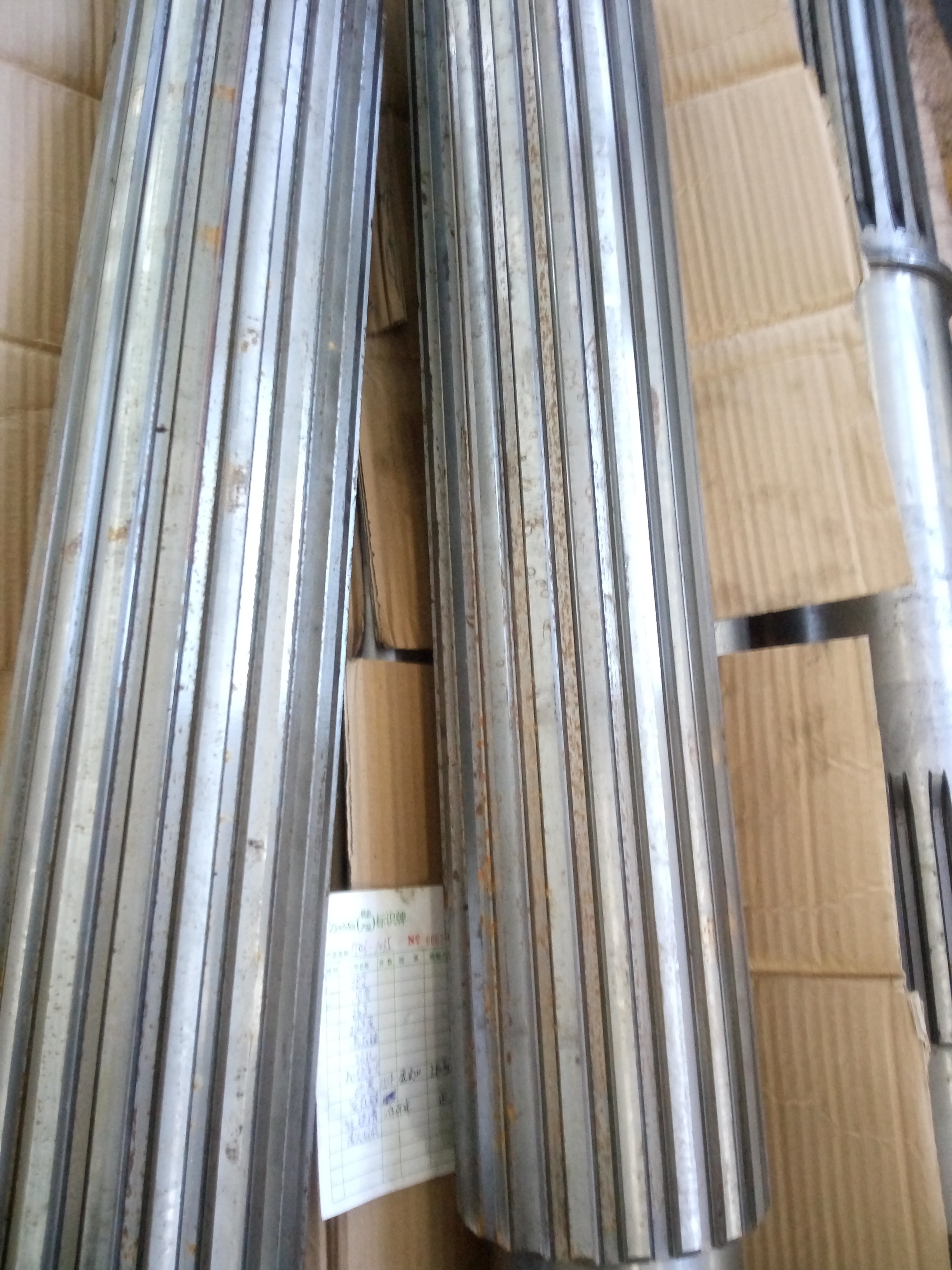

Индивидуальный шлицевой вал из легированной стали 20CrMnTi с шлифованными шлицами
1) Области применения шлицевых валов
Тяжелое машиностроение: Шлицевые валы часто используются в автомобилях, авиации и землеройной технике,
поскольку они могут выдерживать высокие скорости вращения для передачи крутящего момента. В отличие от альтернативных валов, таких как шпоночные валы,
шлицевые валы могут передавать больший крутящий момент благодаря равномерному распределению нагрузки по всем зубьям или канавкам.
2) Стандарт изготовления шлицев
Шлицы могут быть изготовлены в соответствии со следующими стандартами:
a) ANSI B92-1-1996
b) DIN 5480
c) DIN 5482
d) NF E22-141
| Продукты | Прямоугольные шлицевые валы |
| Изготовление на заказ | √ |
| Тип профиля зубчатого колеса | Шлиц |

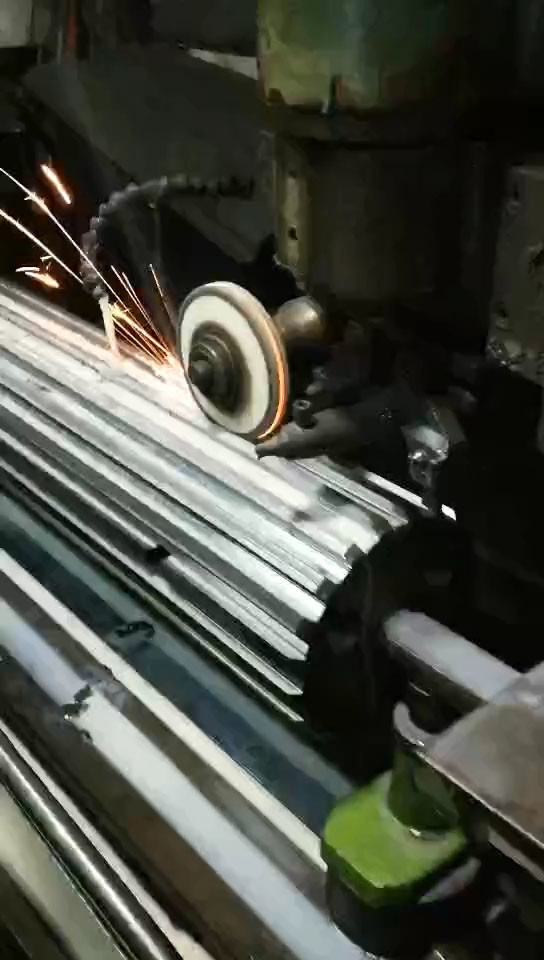

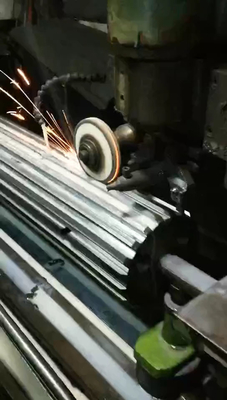

| Изготовление зубьев зубчатых колес | Фрезерование шлицев / Шлифование шлицев |
| Шлифование зубьев зубчатых колес | √ |
| Модуль (M) | На заказ |
| Количество зубьев (Z) | На заказ |
| На заказ | 30° |
| Угол наклона зуба (β) | 0° |
| Класс точности зубьев | ISO 6-7 класс |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40Х | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХНМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
