| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | IG22082801 |
| Количество мин заказа: | 1 часть |
| Цена: | $200.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, D/P, T/T, Western Union |
| Поставка способности: | 500 частей/месяц |
| Material: | 42CrMo/AISI 4140 | Heat Treatment: | Quenching & Tempering |
|---|---|---|---|
| Твердость: | 230-260 HB | Accuracy: | ISO 8-9 Grade |
| Тип: | Кольцевое снаряжение | модуль: | Модуль 1-25 |
| Выделить: | Шестерня шпоры AISI 4140 стальная внутренняя,Зубчатое колесо с внутренним венцом передачи,Зубчатое колесо с внутренним венцом AISI 4140 стальное |
||

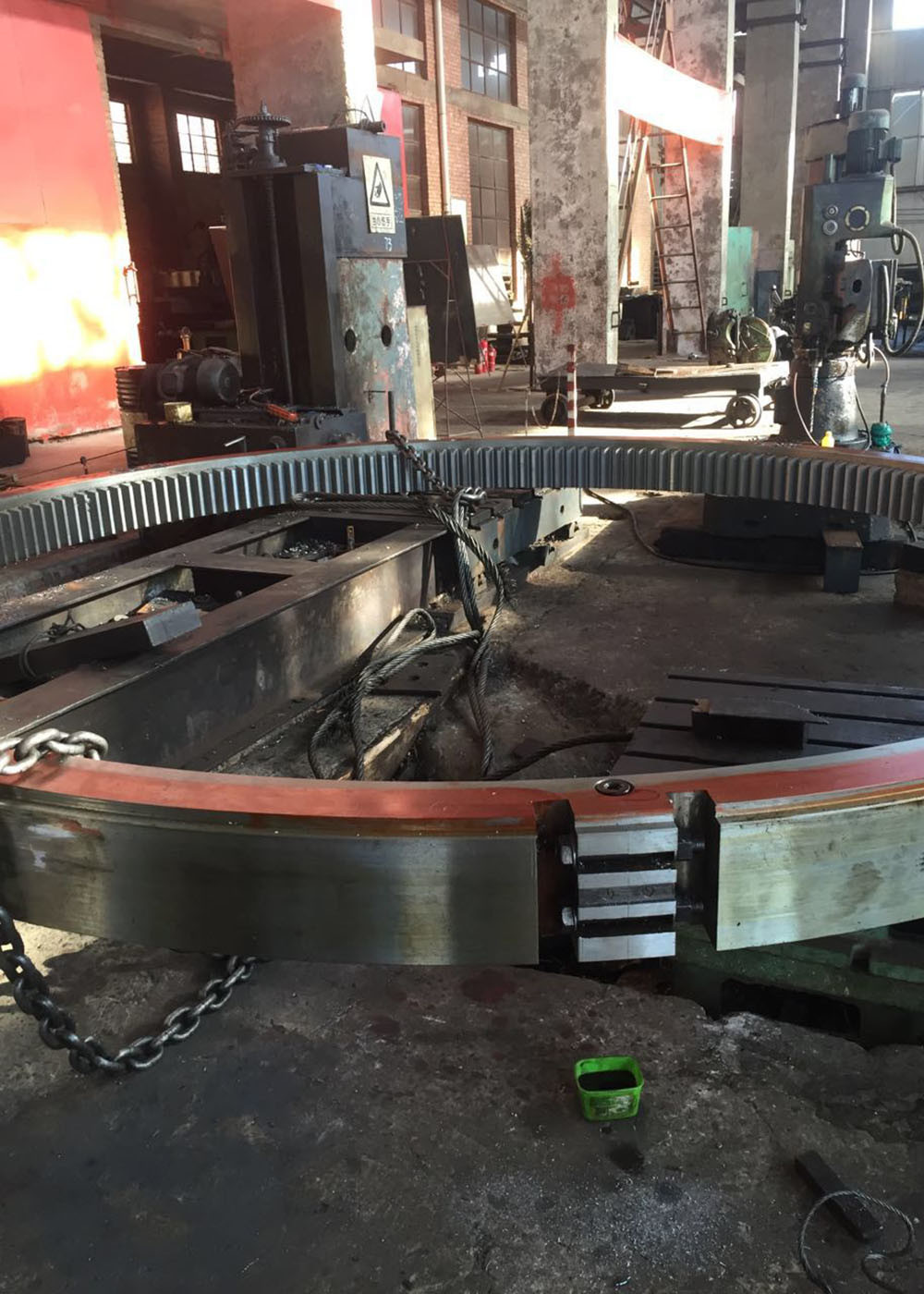

Индивидуальная зубчатая передача из стали AISI 4140, внутренняя зубчатая передача, кольцевая шестерня
1) Разница между внутренней и внешней шестерней
Основное различие между внутренней и внешней шестерней, помимо того, где зубья шестерни генерируются на заготовке.
Например, при зацеплении пары внешних шестерен их вращение будет происходить в противоположных направлениях;
но при зацеплении внешней и внутренней шестерни их вращение будет происходить в одном направлении.
Еще одно существенное различие между двумя типами шестерен заключается в том, что низкое передаточное отношение не подходит
в случае внутренней и внешней шестерни, но вполне приемлемо при зацеплении внешней и другой внешней шестерни.
| Продукты | Внутренняя шестерня |
| Изготовлено на заказ | √ |
| Тип профиля зубьев | Цилиндрическая шестерня |
| Изготовление зубьев шестерни | Формирование зубьев |
| Шлифовка зубьев | При необходимости |
| Модуль (M) | На заказ |
| Количество зубьев (Z) | На заказ |
| Угол давления (α) | На заказ |
| Угол наклона (β) | На заказ |
| Класс точности зубьев | Класс ISO 8-9 |
| Термическая обработка | Закалка и отпуск / Индукционная закалка |
| Твердость | 230-260 HB |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40Х | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХНМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
