| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS23032501 |
| Количество мин заказа: | 5 частей |
| Цена: | $150.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| Тип профиля: | Инволютный сплайн | Твердость: | 50-55 HRC |
|---|---|---|---|
| Внешний диаметр: | 207,2 | Диаметральный шаг: | 200 |
| Небольшой диаметр: | 191,2 | Диаметр корня: | 118,98 |
| Выделить: | Высокопрочный инволютный вал шестерни сплайна,Вал шестерни сплайна DIN 5480 инволютный,Инволютный вал шестерни сплайна 30° |
||

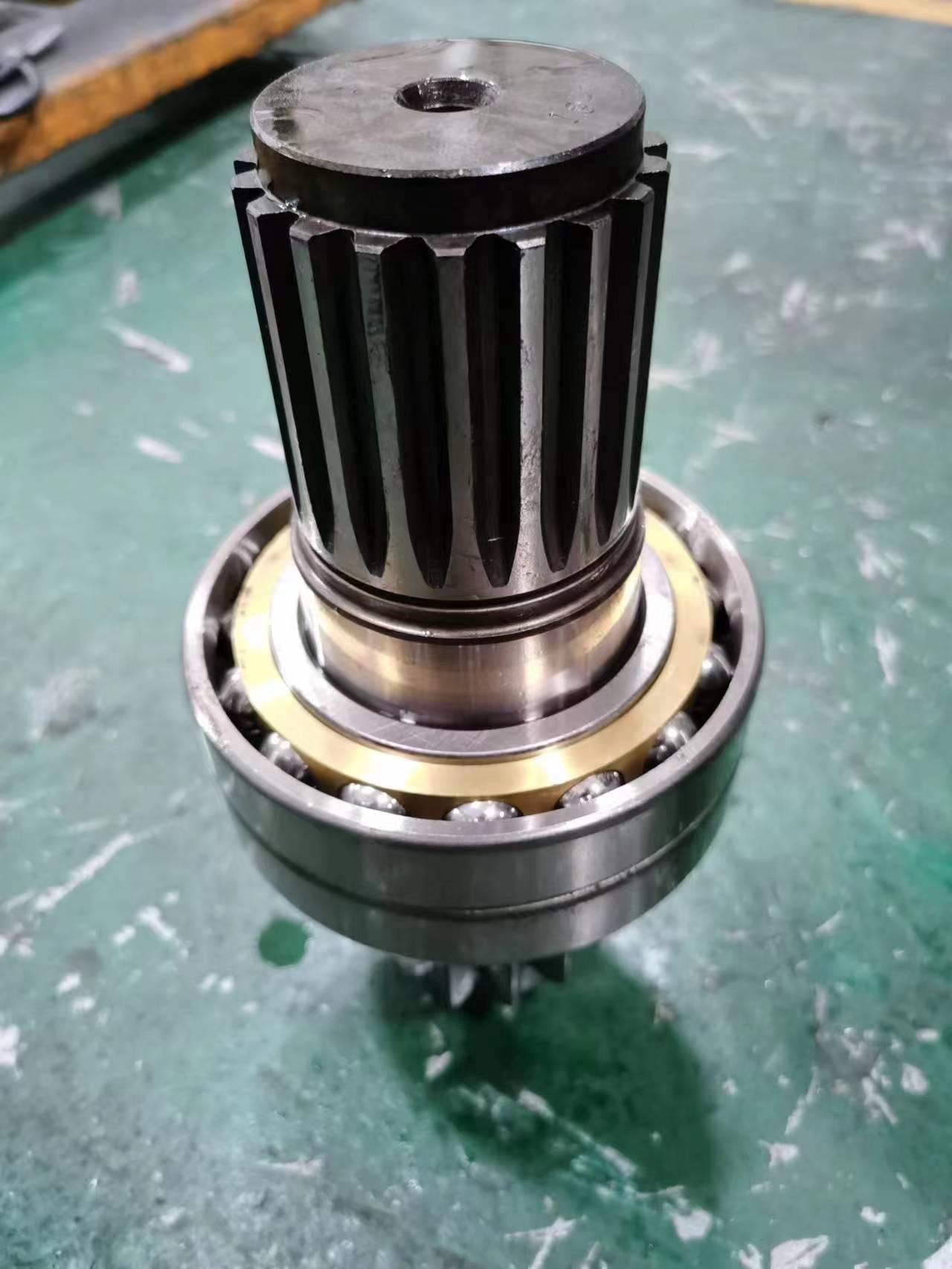

Высокопрочный шлицевой вал с эвольвентным профилем для планетарной передачи
Высота зуба: 3.6 мм
Высота впадины: 4.4 мм
Стандарт: DIN 5480
Количество зубьев: 25
Угол профиля: 30°
1) Типы шлицевых валов
a) Шлицевые валы со шпонкой (внутренние и внешние)
b) Эвольвентные шлицы (внутренние и внешние)
c) Шлицы с бочкообразностью (внутренние и внешние)
d) Шлицы с зубьями (внутренние и внешние)
2) Описание шлицевого вала
Шлицевые валы являются элементами механической конфигурации, предназначенными для передачи крутящего момента.
Шлицевые валы обеспечивают передачу крутящего момента путем сопряжения с шлицевым отверстием,
или другим типом сопрягаемого компонента, работающим для предотвращения движения в наружных направлениях
за пределами линейного пути конфигурации.
| Продукты | Эвольвентный шлицевой вал |
| Изготовлено на заказ | √ |
| Тип профиля зубчатого колеса | Шлиц |
| Изготовление зубьев | Фрезерование шлицев / Шлифование шлицев |
| Шлифование зубьев | √ |
| Модуль (M) | На заказ |
| Количество зубьев (Z) | На заказ |
| Угол профиля (α) | 30° |
| Угол наклона зуба (β) | На заказ |
| Класс точности зубьев | ISO 6-7 класс |
| Термическая обработка | Эвольвентный шлицевой вал |
| Твердость поверхности | 50-55 HRC |
| СРАВНЕНИЕ МАРКИРОВОК СТАЛЕЙ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
