| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Номер модели: | SS23032503 |
| Количество мин заказа: | 5 частей |
| Цена: | $50.0/Piece |
| Упаковывая детали: | Клеть переклейки |
| Время доставки: | 55 дней |
| Условия оплаты: | L/C, T/T, западное соединение, D/P |
| Поставка способности: | 1000 частей/месяц |
| Тип сплайна: | Инволютный сплайн | длина: | 2220mm |
|---|---|---|---|
| Твердость: | 50-55 HRC | модуль: | 10 |
| Зубы сплайна нет: | 28 | Тепловая обработка: | Индукционное отверждение |
| Выделить: | Главный инволютный вал сплайна,Вал шестерни 2220mm сплайна,Вал шестерни сплайна 50HRC |
||

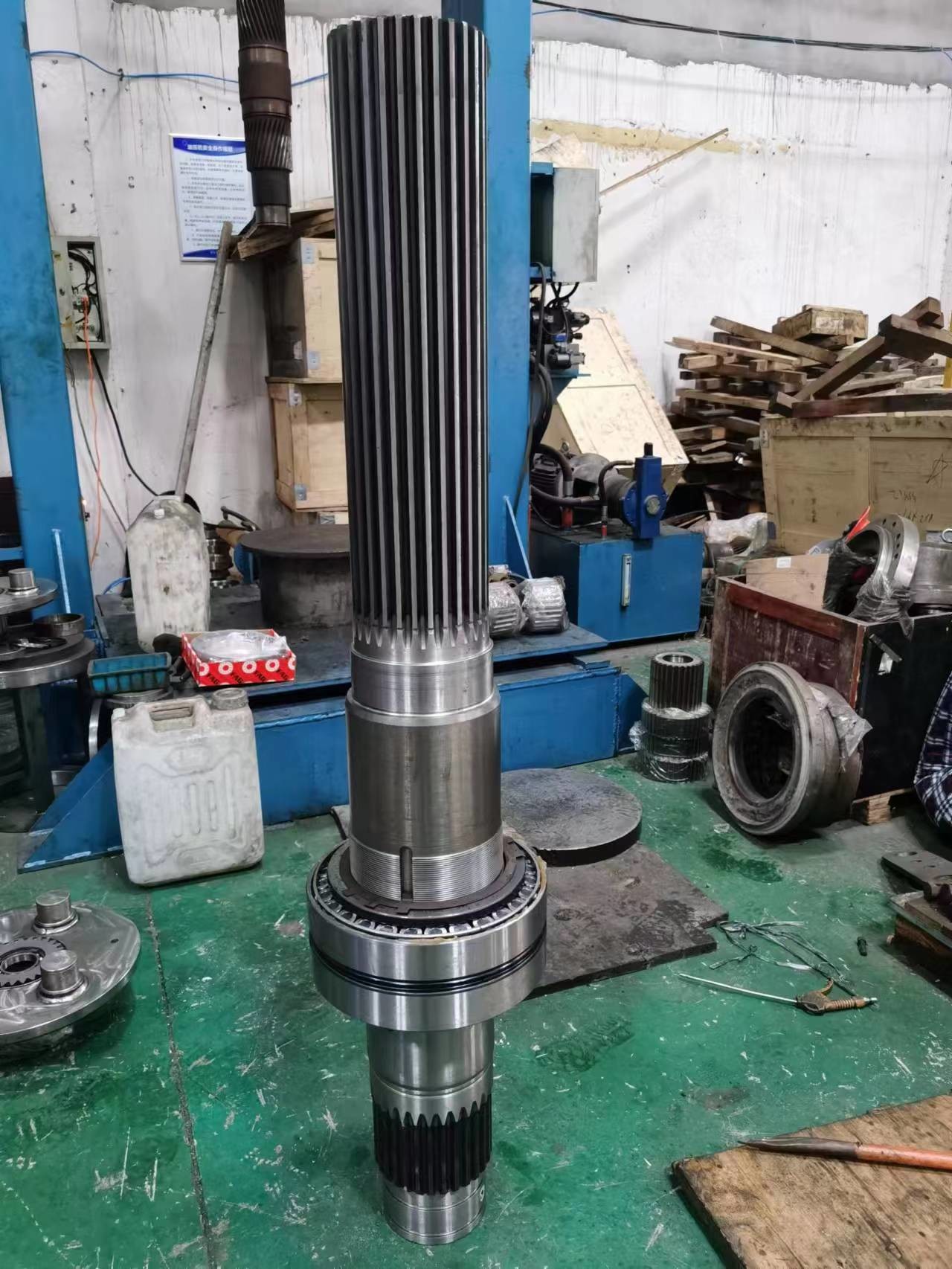

Детали трансмиссии - главный шлицевой вал эвольвентного типа угольного комбайна
Стандарт DIN_5480
Боковое сопряжение с плоским корнем
Внешний шлиц
Модуль: 10
Количество зубьев 28
Радиус галтели 1,6 мм
Наружный диаметр 298,00
Внутренний диаметр 278,00
Толщина зуба 20,825
Класс допуска Класс 5
| Продукты | Прямоугольные шлицевые валы |
| Изготовлено на заказ | √ |
| Тип профиля зуба | Шлиц |
| Изготовление зубьев | Фрезерование шлицев / Шлифование шлицев |
| Шлифование зубьев | √ |
| Модуль (M) | На заказ |
| Количество зубьев (Z) | На заказ |
| На заказ | 30° |
| Угол наклона зуба (β) | 0° |
| Класс точности зубьев | Класс ISO 6-7 |
| Термическая обработка | Цементация |
| Твердость поверхности | 58-62 HRC |
| СРАВНЕНИЕ МАРКИ СТАЛИ | |||||
| КИТАЙ/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
