| Место происхождения: | КНР |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Minimum Order Quantity: | 500Sets |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 60 дней |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Ширина: | 75 мм | Количество зубов: | 15 |
|---|---|---|---|
| Профиль передачи: | Внутренняя шестерня | Твердость: | HV650 |
| Уровень качества: | Ранг ISO 8-9 | Тепловая обработка: | Нитрирование |
| Выделить: | Изготовление точных зубов,Усовершенствованный механизм формирования внутреннего спирального механизма,Формирование шестерен внутренний шестерен |
||

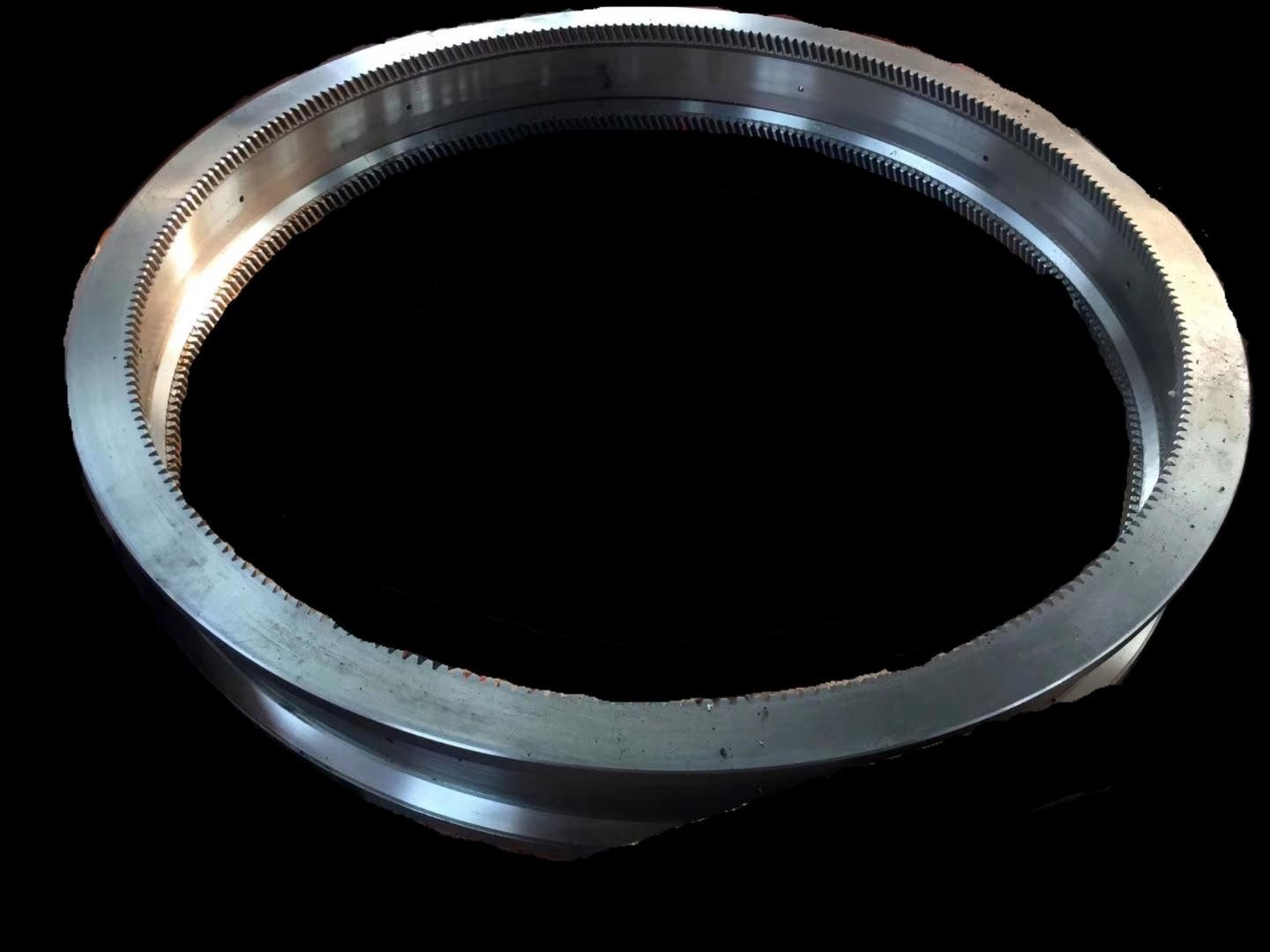

1)Описание внутреннего снаряжения
Внутренний кольцевой редуктор - это кольцеобразный редуктор с зубами на внутренней стороне.Эта конструкция дает ему уникальные преимущества в закрытых системах передачи.
2)Преимущества внутреннего снаряжения
a) компактная конструкция: внутренняя передача может быть установлена встроенно, оптимизируя уровень использования пространства.
b) Высокая эффективность передачи: потеря трения прямой зубной сетки невелика, подходящая для высокоскоростной передачи.
c) Высокая устойчивость: во время сечения контактная область большая, а устойчивость к ударам хорошая.
d) Легко интегрируется: его можно гибко комбинировать с планетарными редукторами и деталями вала для удовлетворения сложных требований к трансмиссии.
3)Применение внутреннего снаряжения
a) Промышленный робот: внутреннее кольцо механизма сокращения сустава.
b) В аэрокосмической отрасли: система передачи приводов поверхностей управления воздушным судном.
c) Точные приборы: вращающийся механизм регулировки оптического оборудования.
d) Электрические инструменты: например, коробки передач буровых и угловых шлифовалок.
| Продукты | Внутреннее оборудование |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |

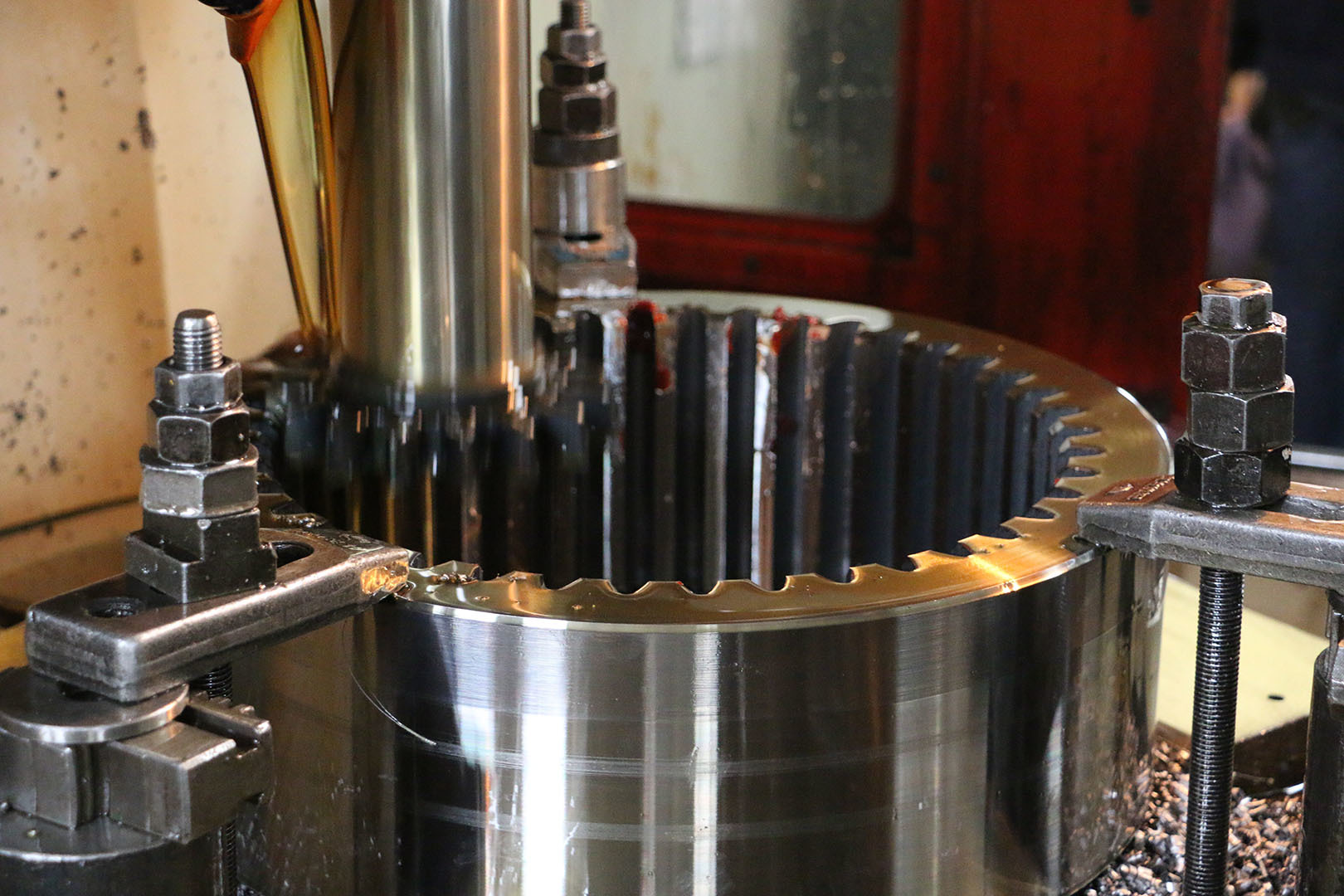

| Производство зубчатых решеток | Формирование шестерен |
| Скребка зубов | * При необходимости |
| Модуль (M) | 0.5-25 |
| Количество зубов (Z) | По обычаю |
| Угол давления (α) | 20° |
| Угол спирали (β) | 0 |
| Степень точности зубов | Степень ISO 8-9 |
| Тепловая обработка | Сжигание и закаливание |
| Твердость | 230-260 HB |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
