| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | YIZGEAR |
| Количество мин заказа: | 2 комплекта |
| Цена: | 300＄ |
| Упаковывая детали: | Коробки из фанеры |
| Время доставки: | 60 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 500 наборов/месяц |
| Производство: | Формирование редукторов | Модуль: | 1.5 |
|---|---|---|---|
| Профиль передачи: | Внутренняя шестерня | Угол давления: | 20 градусов |
| Степень точности: | Ранг ISO 8-9 | Тепловая обработка: | Стертые |
| Выделить: | Сохранение пространства,Точное внутреннее штурмовое оборудование,Специализированное внутреннее штурмовое оборудование |
||

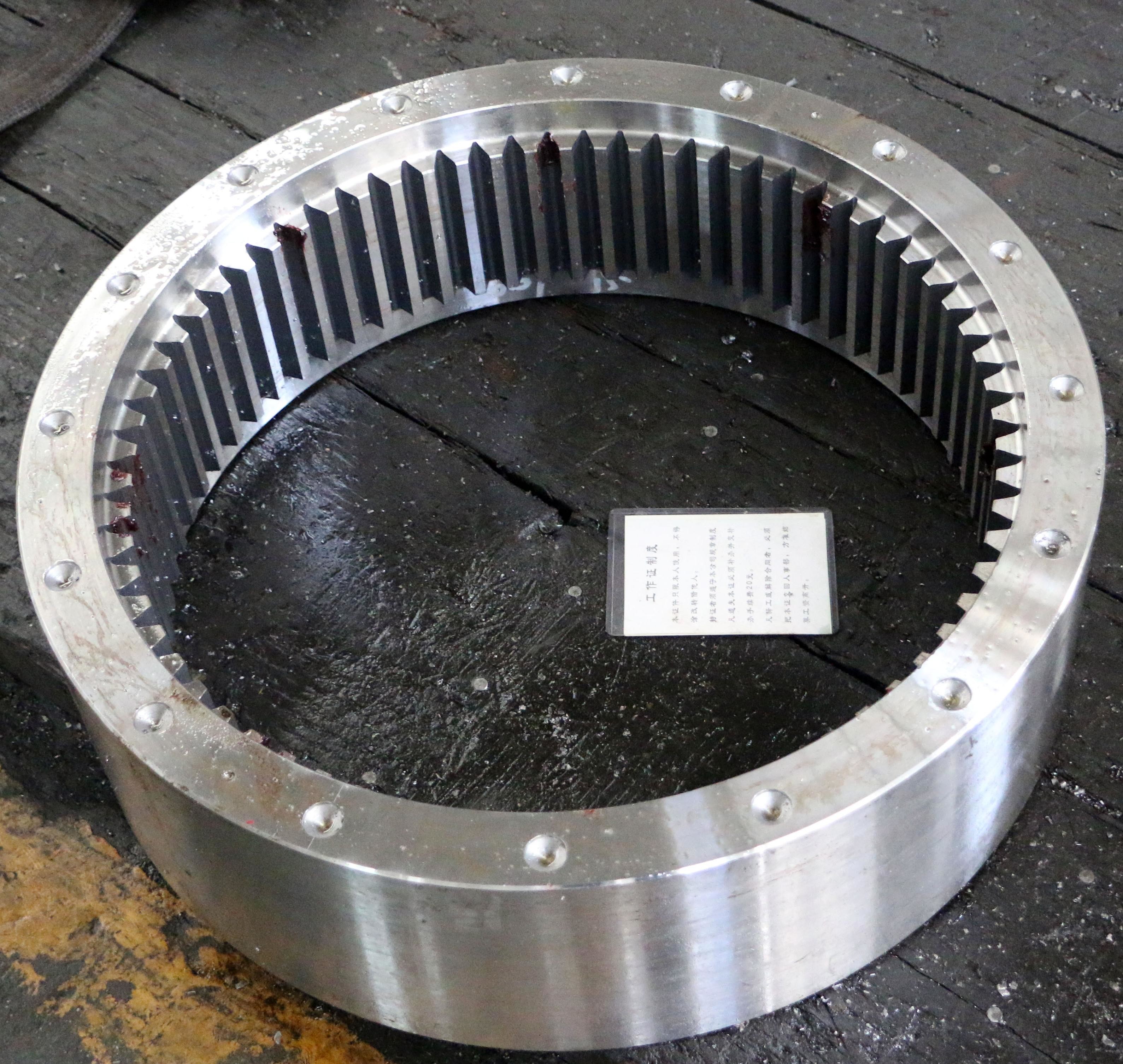

1)Описание внутреннего снаряжения
Внутренние штурмовики относятся к штурвалам, зубы которых расположены на внутренней поверхности цилиндра или конуса (т.е. внутренние штурвалы),
с прямым зубным профилем (параллельно оси), и они обычно используются для передачи с внешними передачами.
2)Особенности внутреннего снаряжения
а) Занцевая канавка расположена на внутренней стороне, а кончик зуба направлен в центр.
b) Дизайн прямых зубов делает обработку относительно простой и подходит для стандартизированного производства.
3)Преимущества внутреннего снаряжения
а) Компактная конструкция: внутренняя сетка экономит пространство и подходит для применений, требующих небольших размеров передачи.
b) Высокая эффективность передачи: потеря трения при прямых резьбах мало, а эффективность может достигать более 95%.
| Продукты | Внутреннее оборудование |
| Сделан по заказу | √ |
| Тип профиля резины | Цилиндрические приспособления |
| Производство зубчатых решеток | Формирование шестерен |
| Скребка зубов | При необходимости |
| Модуль (M) | 0.5-25 |
| Количество зубов (Z) | По обычаю |
| Угол давления (α) | 20° |
| Угол спирали (β) | 0 |
| Степень точности зубов | Степень ISO 8-9 |
| Тепловая обработка | Сжигание и закаливание |
| Твердость | 230-260 HB |
| Сравнение кодовых классов стали | |||||
| Китай/Великобритания | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
